Увеличение: 8x
Апертура (диаметр объєктива): 20 мм
Поле зрения: 4,6°
Видимое поле зрения (окуляр): 36,8 °
Минимальная дистанция фокусировки: 6.5 м
Ширина: 14,9 см
Высота: 12 см
Вес: 625 г
Дата изготовления: 1904 г.
Бинокль Carl Zeiss Jena D.F.8x
В августе 1895-го года в каталогах Carl Zeiss появились военные модели биноклей – O.D.F.95 (Offiziers-Doppelfernrohr 95) с увеличением 6х и D.F.95 (Doppelfernrohr 95) c увеличением 8х. Однако, есть предположения, что первые опытные образцы этих биноклей были произведены еще до 1893-го года, так как они должны были пройти длительную военную приемку (Artillerie Prüfungs kommission - APK). В 1902-м году с некоторыми изменениями на смену этим двум биноклям пришли D.F.6x и D.F.8x.
Бинокль D.F.8х имеет изогнутый дизайн верхних призменных крышек “bent shoulders” и, фактически, внешне ничем не отличается от его предшественника - D.F.95 http://binocollection.com/ru/catalog/binokl-carl-zeiss-jena-df951.html До сих пор нет объяснения такой формы крышек, по одной гипотезе – для лучшего стекания капель дождя, по другой – для отличия от гражданских моделей биноклей 4х, 6х и 8х, выпускаемых в то же время.

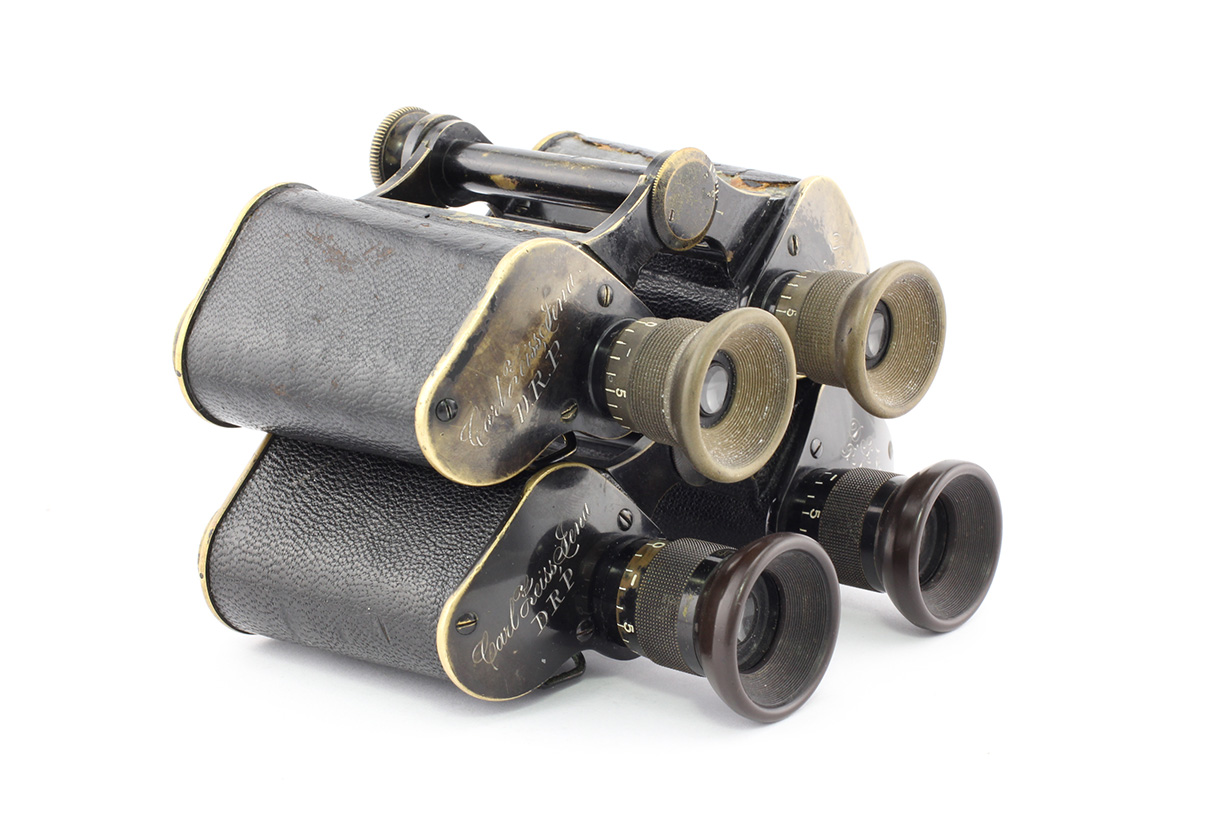

Однако, у двух биноклей есть и отличия (см.фото).
Например, зажимной винт регулировки межзрачкового расстояния у D.F.8х имеет другую конструкцию. Кроме того, линзы окуляров у D.F.8х имеют диаметр 11 мм (9 мм у D.F.95), хотя поле зрения у в обеих биноклях одинаковое – 4,6°. Окуляры имеют диаметр основания 20.5 мм (у D.F.95 – 18,5 мм). Бинокль имеет окуляры типа «3/3» со шкалой диоптрий (с 1902-го года) (см. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стр.180-181). Ширина верхней призменной крышки - 46 мм. Эта модель также закупалась немецкими военными как в частном порядке, так и официально поставлялась для армии.
Рамный шарнир бинокля крепится к его половинкам с помощью 5-ти винтов с каждой стороны. Верхние и нижние призменные крышки изготовлены из латуни, прибор имеет длинные «уши» для шейного ремешка, которые крепятся к биноклю 2-мя винтами. Зажимной винт регулировки межзрачкового расстояния позднего типа с насечками и большим диаметром, что указывает на военное применение бинокля. Верхний диска шарнира - 3-го (позднего типа) и имеет шкалу межзрачковых расстояний (см. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стр.177).
Надписи на левой призменной крышке «Carl Zeiss, Jena. D.R.P.» D.R.P. – аббревиатура Deutsches Reichs Patent. На правой призменной крышке – «D.F.8х Р.№3434». –Doppelfernrohr 8х Privatnummer 3434. Последняя надпись означает, что бинокль имеет свой номер для продажи исключительно военным в частном порядке с разрешения военного ведомства. Надпись нанесена курсивом белым сплавом (серебро?).
Кофр бинокля имеет все признаки военного кофра того периода: широкую петлю крепления на поясной ремень, металлические боковые поворотные петли для ремня (см.фото)
Серийный номер бинокля - «13676», он был изготовлен примерно в 1904-м году.
