Бинокль Carl Zeiss Jena Telex 6x (2)

   В 1907-м году Carl Zeiss  кардинально меняет конструкцию и дизайн своих биноклей, на смену «гражданским» моделям Feldstecher 6 Fach приходит Telex, Feldstecher 8 Fach - Telact, Jagdglas - Silvamar и  вместо Feldstecher 12 Fach выходит Telefort. Подробные характеристики новых приборов публикуются в каталоге  Carl Zeiss T.74 в августе 1907-го года. Однако есть факты, говорящие о том, что продажа новых моделей началась немного раньше этой даты.
   В новых приборах существенно улучшаются оптические характеристики (увеличивается поле зрения, диаметр объективов, уменьшаются оптические абберации), а также изменяется конструкция приборов: центральный шарнир и «уши» для нашейного ремня не крепятся к биноклю винтами, а представляют с ним одно целое, появляется эксцентриковая система юстировки объектива и изменяется конструкция его оправы, призменные крышки охватывают корпус бинокля и для улучшения герметичности, в местах стыков смазываются специальным составом. Кроме того, призмы внутри бинокля теперь не прижимаются призменными крышками, а фиксируются специальными плоскими пружинами, что намного повышает надежность прибора. Серийные номера теперь имеют сквозную нумерацию независимо от модели и ставятся на призменных крышках (на боковых поверхностях, либо на верхней правой крышке). Фактически, в таком виде бинокли дошли и до нашего времени.
   Telex представляет собой самую маленькую модель с новым дизайном, 6-кратным увеличением и 21-мм объективом в самой первой версии. Это гражданская модель, однако существуют экземпляры с военными признаками – сетка, большой зажимной винт, военная нумерация и т.д. Его военным аналогом является модель D.F.6.
   На «гражданское» применение бинокля также указывает небольшой диаметр фиксатора (зажима) центрального шарнира (см. фото), который имеет отверстие для воротка (входил в комплект бинокля), с помощью которого осуществлялась окончательная фиксация шарнира в зависимости от межзрачкового расстояния наблюдателя. На верхнем диске шарнира нанесена шкала межзрачковых расстояний. Telex выпускался с различными конструктивными изменениями до 1932-го года в 4-х вариантах:
   1-й вариант: 6x21, где оправа объектива и нижняя призменная крышка изготовлены как одна деталь (с 1907 г.) и с корпусом окуляров с «поперечной» накаткой https://binocollection.com/ru/catalog/binokl-carl-zeiss-jena-telex-6x.html ;
   2-я версия: 6x21 с оправами объектива двухкольцевого типа (с 1908/1909) – см. фото;
   3-я версия: 6x24 с оправами объектива двухкольцевого типа (с 1911/1912) https://binocollection.com/ru/catalog/binokl-carl-zeiss-london-telex-6x.html ;
   4-я версия: 6x24 с закругленными объективными крышками (с 1913 до 1932) https://binocollection.com/ru/catalog/binokl-carl-zeiss-jena-telex-6x24.html ;

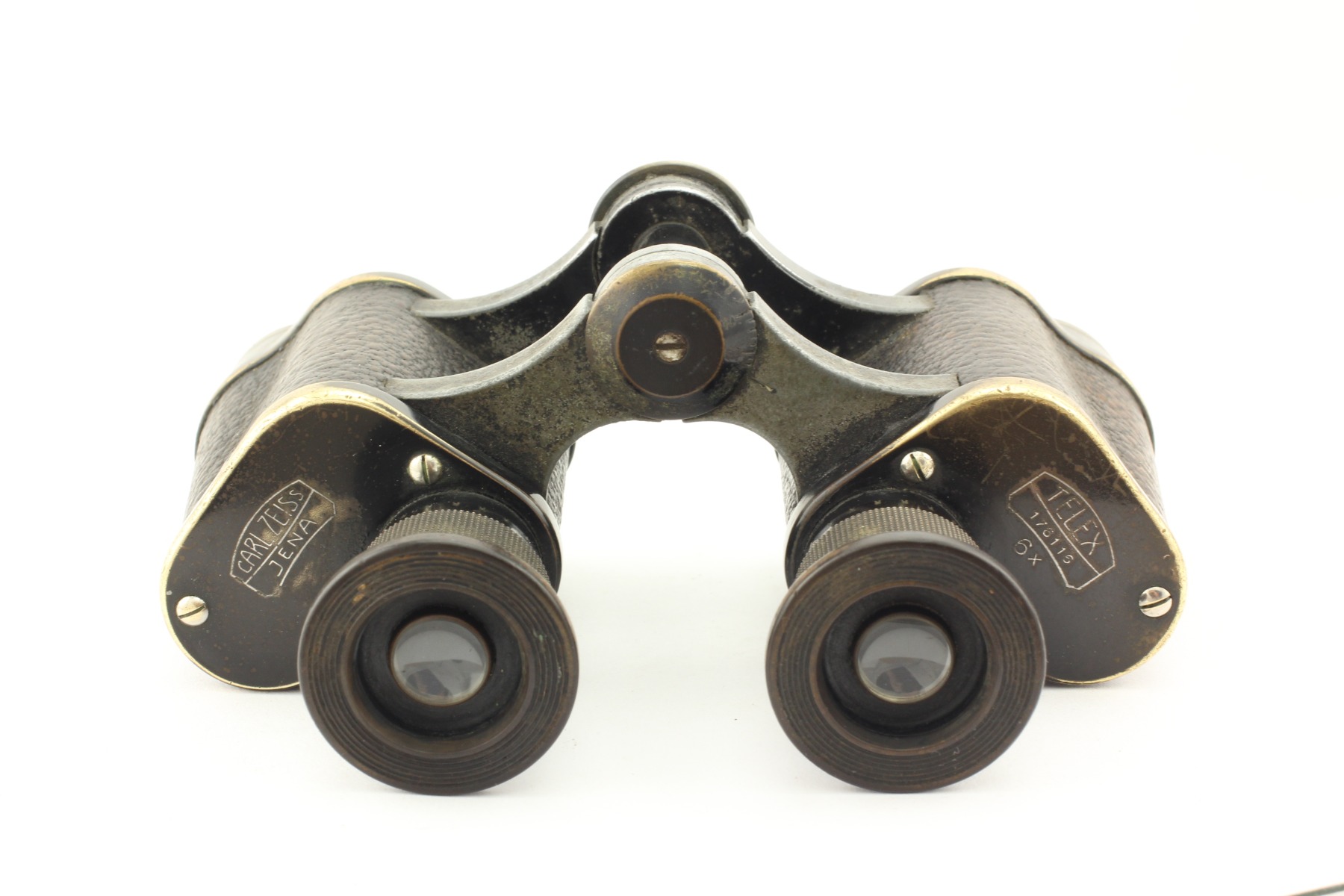

   Данный прибор относится ко 2-й версии, с оправами объектива двухкольцевого типа. Канавки (накатка) на окулярах расположены перпендикулярно друг другу («поперечная» накатка). Окуляры имеют диоптрийную шкалу регулировки резкости. Ширина верхней призменной крышки 42,5 мм, высота бинокля от нижнего среза оправ объектива до верхней призменной крышки – 66 мм. Диаметр основания окуляров – 20.5 мм. Наглазники прибора имеют редкую форму (небольшую высоту), возможно, они были специально изготовлены для людей в очках.
   Надписи на левой призменной крышке «Carl Zeiss Jena». На правой призменной крышке – «Telex 176116 6x ». Надпись нанесена печатными буквами (ранние модели имели надпись курсивом до 1904-го года) на фоне схематического изображения фотообъектива Carl Zeiss Tessar.
   На передних призменных крышках бинокля есть надписи «Serichtsаssessor Schutt” “Freiburg 13”.
   Бинокль имеет серийный номер «176116» и был выпущен партией в 300 штук в 1909-м году.
   В 1910-м году появляется и бинокль с центральной фокусировкой - Telexem https://binocollection.com/ru/catalog/binokl-carl-zeiss-jena-telexem-6x.html.
   Примерно в 1935 году Telex был заменен новой моделью – Sportur.
