Увеличение: 6x
Апертура (диаметр объєктива): 18 мм
Поле зрения: 6,8 °
Видимое поле зрения (окуляр): 40,8 °
Минимальная дистанция фокусировки: 3.2 м
Ширина: 14,4 см
Высота: 10,5 см
Вес: 468 г
Дата изготовления: 1904 г.
Бинокль Carl Zeiss Jena D.F.6x
9 июля 1893 года Карл Цейсс запатентовал призматический бинокль. В период с 1894-го по 1907-й были выпущены гражданские модели приборов с увеличением 4х, 6х и 8х с плоскими призменными крышками и шарниром, который крепится к половинам бинокля с помощью винтов. В августе 1895-го года в каталогах появились и военные модели биноклей – O.D.F.95 (Offiziers-Doppelfernrohr 95) с увеличением 6х и D.F.95 (Doppelfernrohr 95) c увеличением 8х. Однако, есть предположения, что первые опытные образцы этих биноклей были произведены еще до 1893-го года, так как они должны были пройти длительную военную приемку (Artillerie Prüfungs kommission - APK). В 1902-м году с некоторыми изменениями на смену этим двум биноклям пришли D.F.6x и D.F.8x.

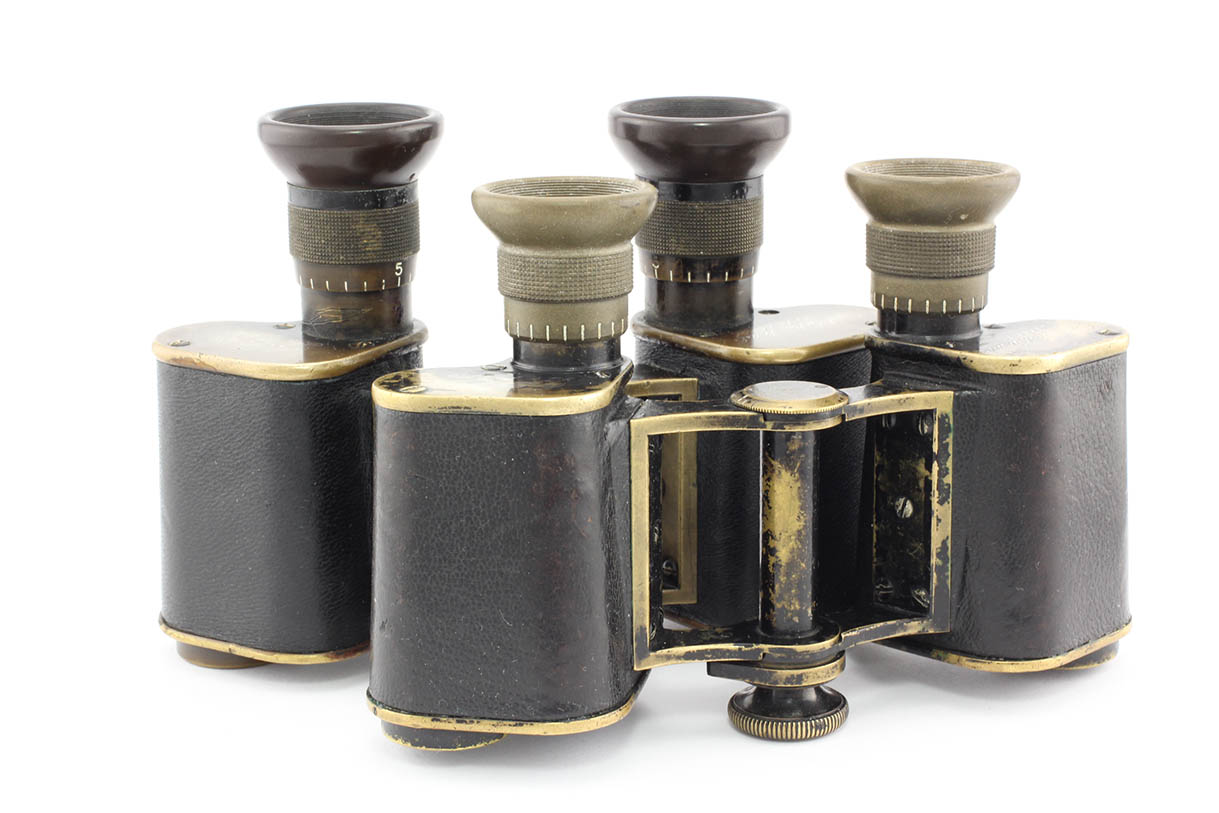

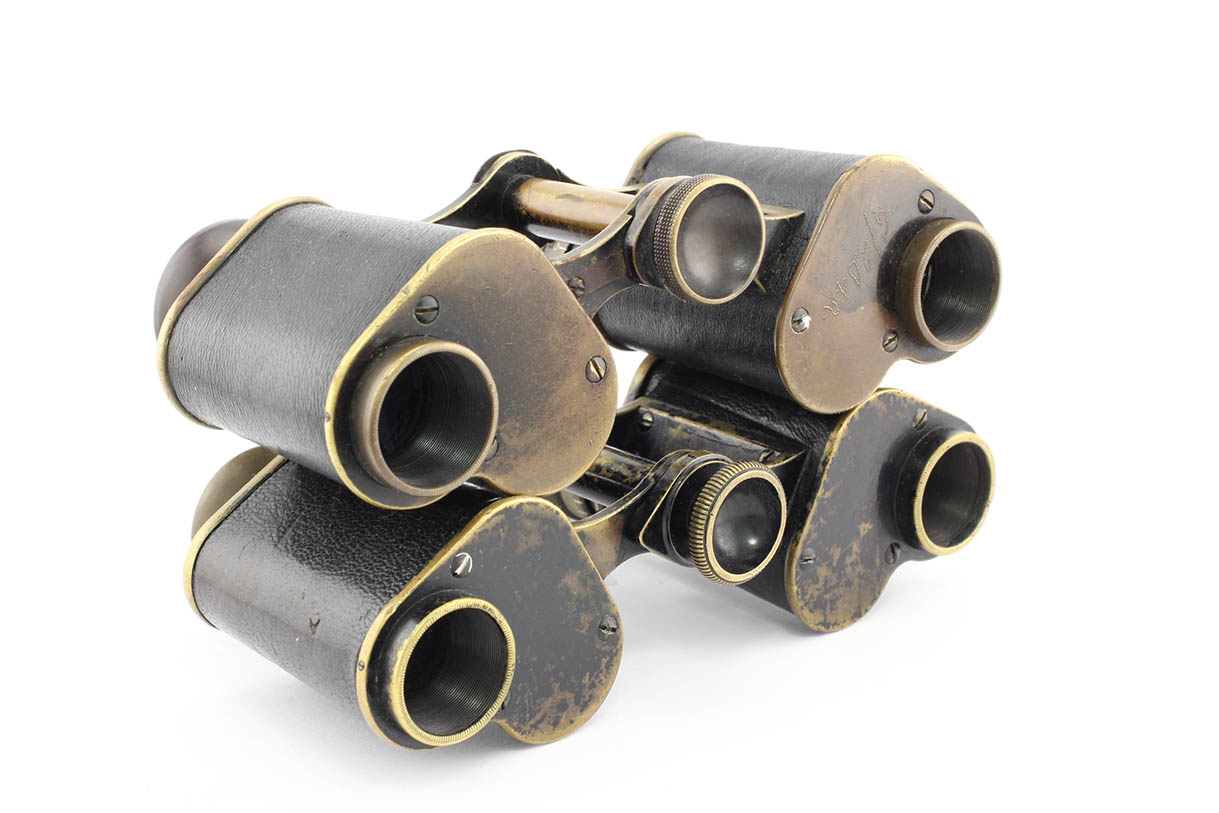

Внешне бинокль D.F.6x похож на своего предшественника O.D.F.95 http://binocollection.com/ru/catalog/binokl-carl-zeiss-jena-odf95.html Однако, есть и отличия (см.фото).
Например, зажимной винт регулировки межзрачкового расстояния у D.F.6х имеет другую конструкцию. Кроме того, окуляры у D.F.6х имеют диаметр основания 20.5 мм и ширину верхней призменной крышки - 44 мм (18 и 40 мм у O.D.F.95). Также увеличилось поле зрения бинокля: с 6,2° до 6,8°.
Бинокль имеет окуляры типа «3/3» со шкалой диоптрий (с 1902-го года) (см. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стр.180-181)
Рамный шарнир бинокля крепится к его половинкам с помощью 5-ти винтов с каждой стороны. Верхние и нижние призменные крышки изготовлены из латуни, прибор имеет длинные «уши» для шейного ремешка, которые крепятся к биноклю 2-мя винтами. Надписи на левой призменной крышке «Carl Zeiss, Jena. D.R.P.» D.R.P. – аббревиатура Deutsches Reichs Patent. На правой призменной крышке – «D.F.6х P.№5751». - Doppelfernrohr 6х Privatnummer 5751. Последняя надпись означает, что бинокль имеет свой номер для продажи исключительно военным в частном порядке с разрешения военного ведомства. Также эта модель и официально закупалась для армии, в основном, для сержантского состава. Примечательно, что начиная с 1904-го года на гражданских биноклях надпись печатными буквами и логотип Carl Zeiss на фоне схемы фотообъектива Tessar сменила надпись курсивом. В то же время, военные бинокли с надписью курсивом выпускались вплоть до 1907-го года. Надпись инкрустирована серебряным (?) сплавом и нанесена курсивом.
Кофр бинокля, вероятнее всего, имеет более позднее происхождение (см. фото)
Редкая особенность этого старого военного бинокля - наличие дальномерной сетки (см. фото), серийный номер «9671»: прибор был изготовлен примерно в 1904-м году.
