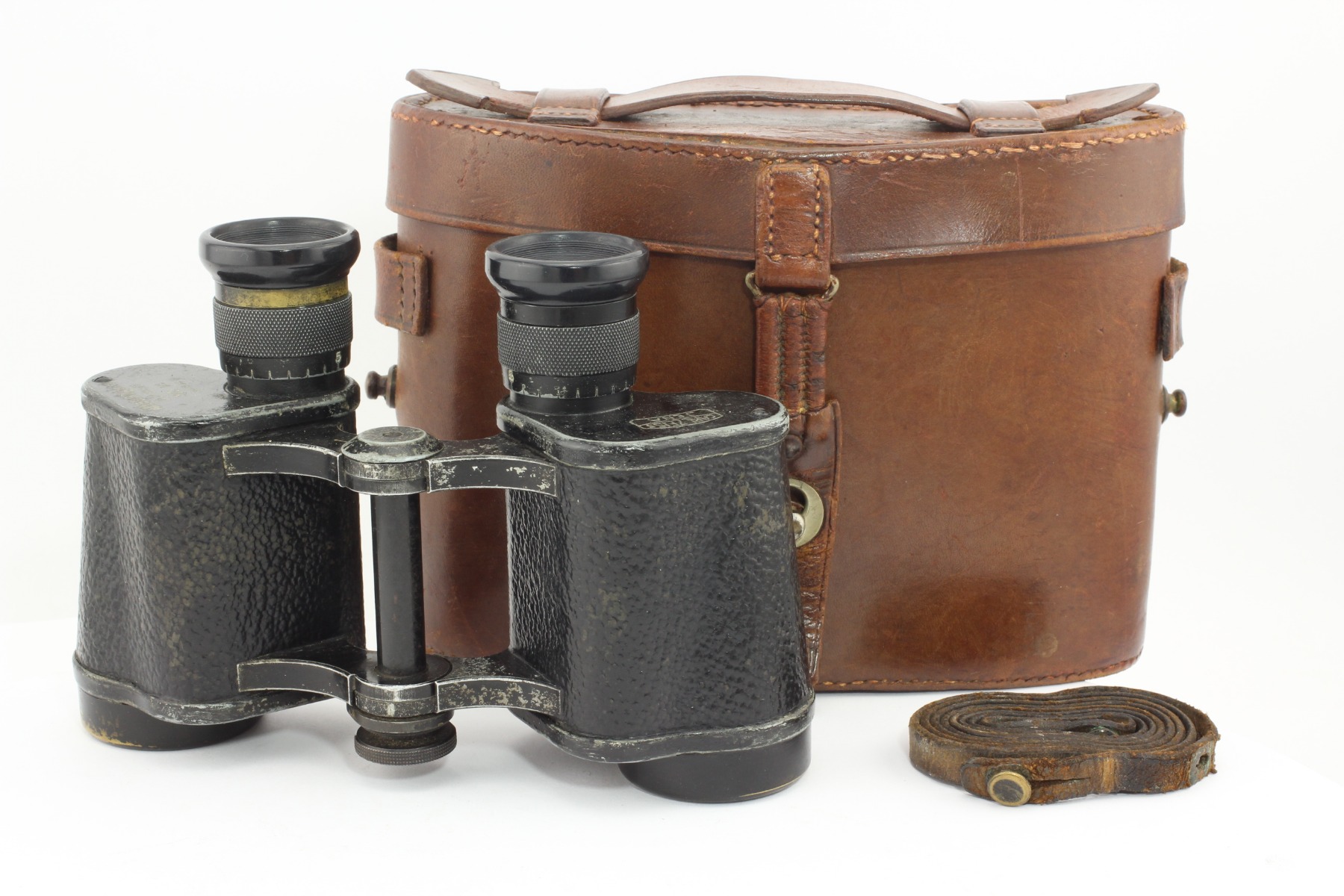

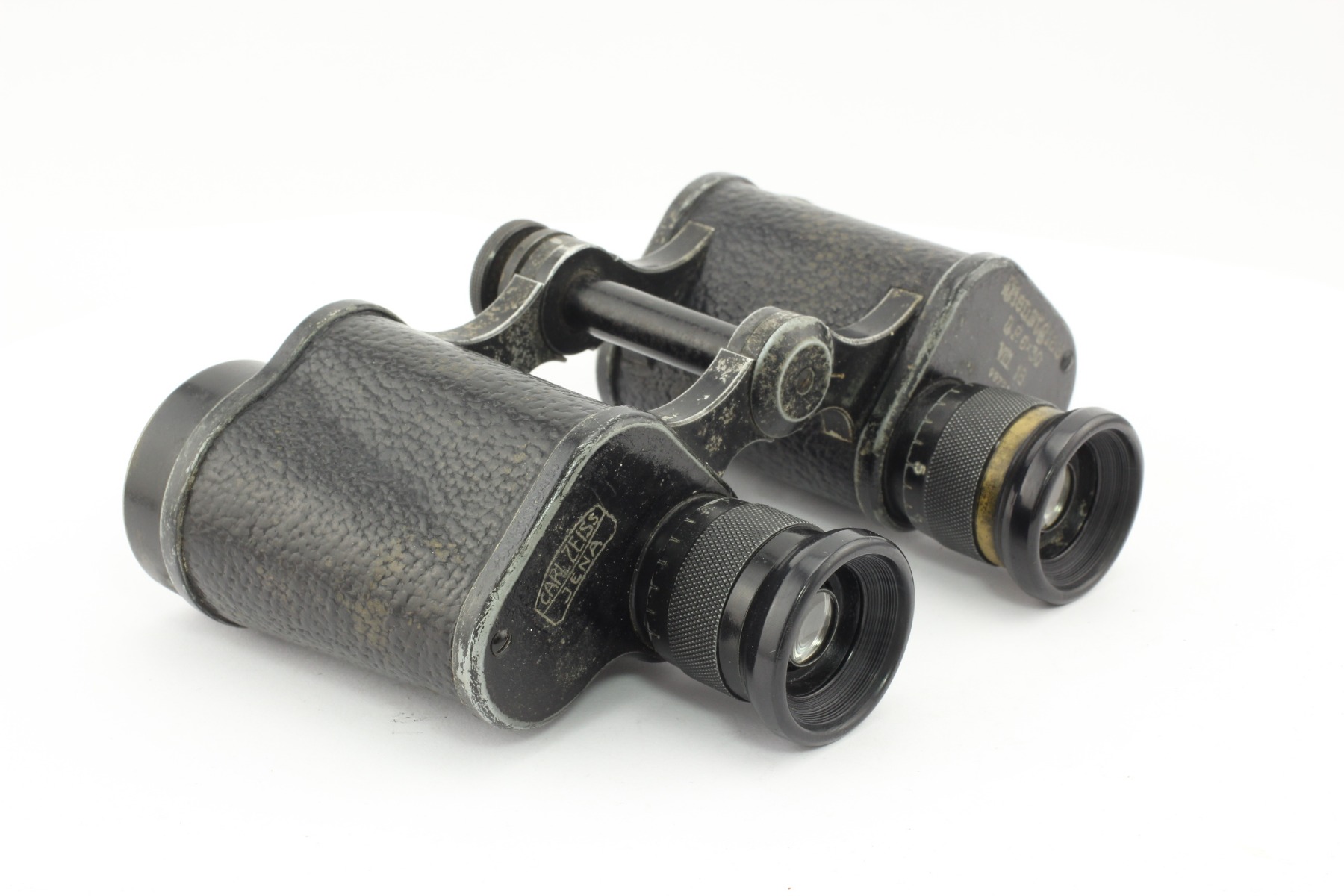

Бінокль Carl Zeiss Jena D.F.6x30

Збільшення: 6x
Апертура (діаметр об'єктива): 30 мм
Поле зору: 8.4 °
Діаметр вихідної зіниці: 5 мм
Видиме поле зору (окуляр): 50 °
Мінімальна дистанція фокусування: 3 м
Ширина: 16.8 см
Висота: 11.5 см
Вага: 645 г
Дата виготовлення: 1918 р.

   У 1907-му році Carl Zeiss кардинально змінює конструкцію і дизайн своїх біноклів, на зміну «цивільним» моделям Feldstecher 6 Fach приходить Telex, Feldstecher 8 Fach - Telact, Jagdglas - Silvamar і замість Feldstecher 12 Fach виходить Telefort. Детальні характеристики нових приладів публікуються в каталозі Carl Zeiss T.74 в серпні 1907-го року. У нових приладах істотно покращуються оптичні характеристики (збільшується поле зору, діаметр об'єктивів, зменшуються оптичні аберації), а також змінюється конструкція приладів: центральний шарнір і «вушка» для нашийного ременя не кріпляться до бінокля гвинтами, а представляють з ним одне ціле, з'являється ексцентрикова система юстування об'єктива і змінюється конструкція його оправи, кришки призм охоплюють корпус бінокля і для покращення герметичності, в місцях стиків змащуються спеціальною сумішю. Крім того, призми всередині бінокля тепер не притискаються кришками, а фіксуються спеціальними пласкими пружинами, що значно підвищує надійність приладу. Фактично, в такому вигляді біноклі дійшли і до нашого часу (див. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стор.399-414)
   D.F.6х30 - це пізній військовий аналог бінокля Marineglas https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-marineglas-6x-3.html, з латунними закругленими кришками на об'єктивах. Він випускався з 1917/18-го року.

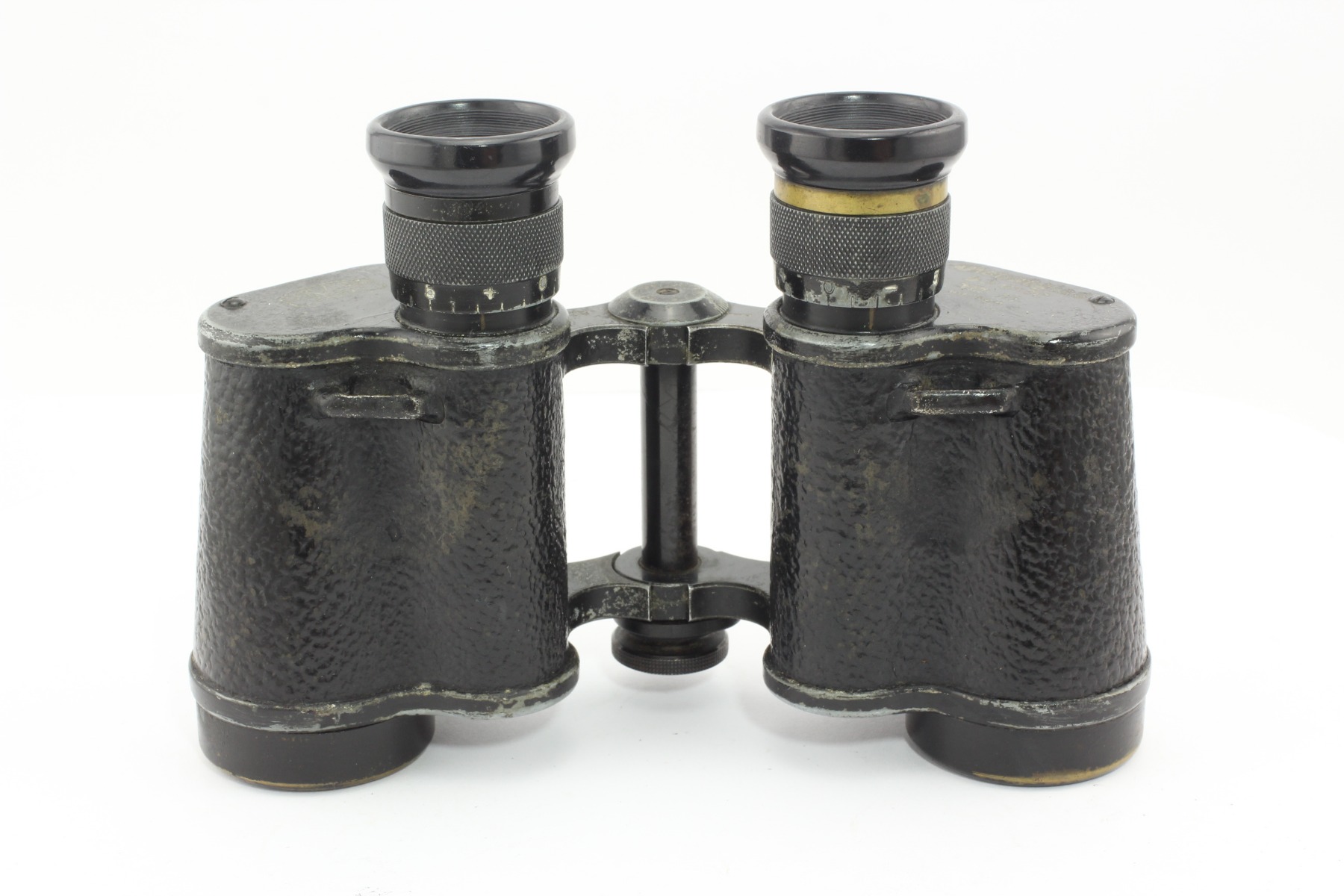

   Верхні і нижні кришки призм кріпляться до корпусу одним гвинтом. Ширина кришок призм 52 мм (див. фото). Висота корпусу бінокля (включаючи верхню призмову кришку) - 77 мм.
   Окуляри мають діаметр основи 24,5 мм та діаметр передньої лінзи 12 мм. Також, окуляри мають діоптрійну шкалу, діагональну накатку і цільну конструкцію (попередні версії цієї моделі мали двохкомпонентну розбірну конструкцію). Окуляр вкручується в корпус бінокля і разом з одним гвинтом притискає призмову кришку. Всі перераховані вище деталі бінокля виготовлені зі сплаву цинку (в кінці Першої світової війни в Німеччині була нестача кольорових металів).

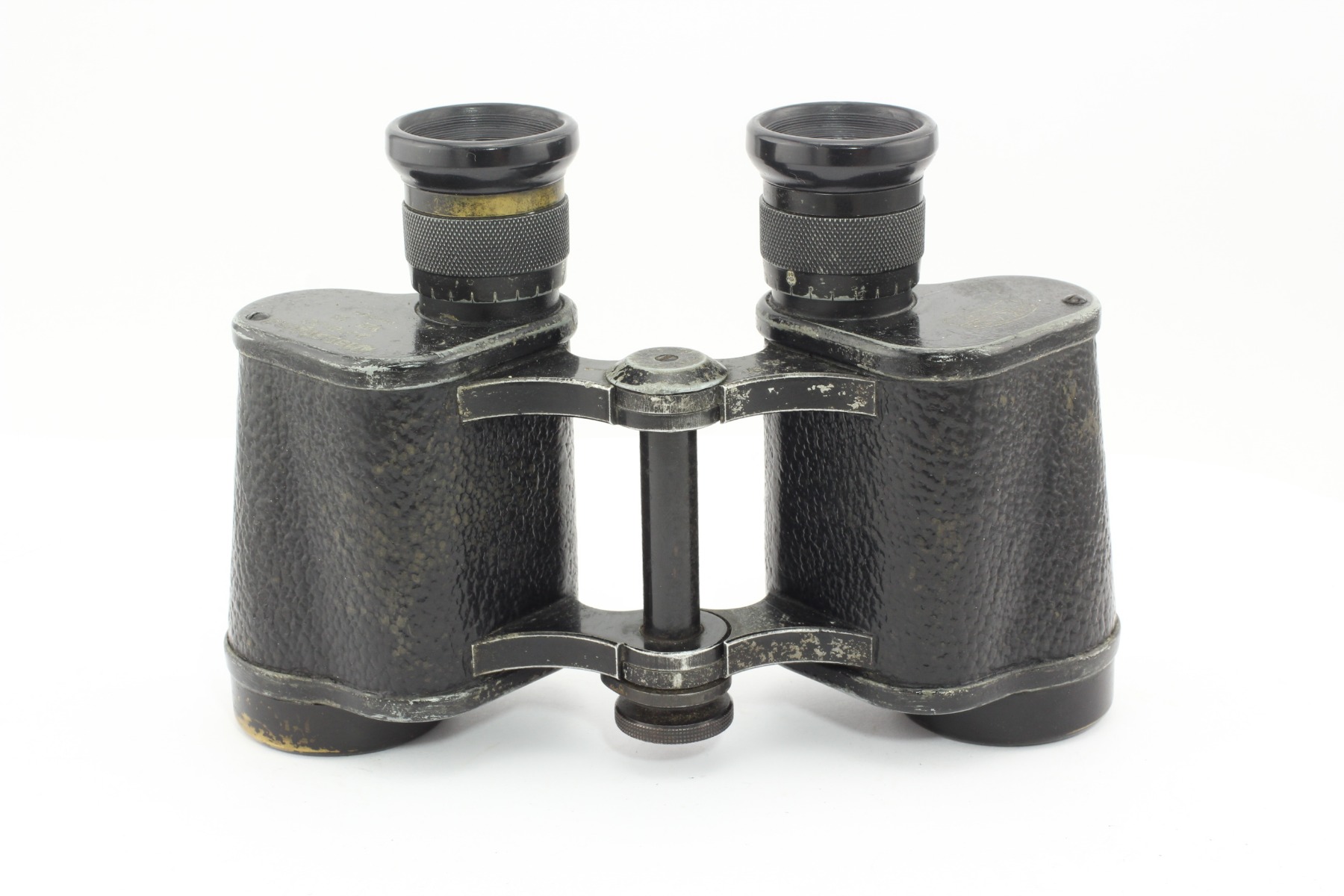

   На «військове» застосування бінокля вказує великий діаметр фіксатора (затиску) центрального шарніра. Він виготовлений із сталі (раніше такі фіксатори виготовлялися з латуні). На верхньому диску шарніра нанесена шкала міжзіничних відстаней.

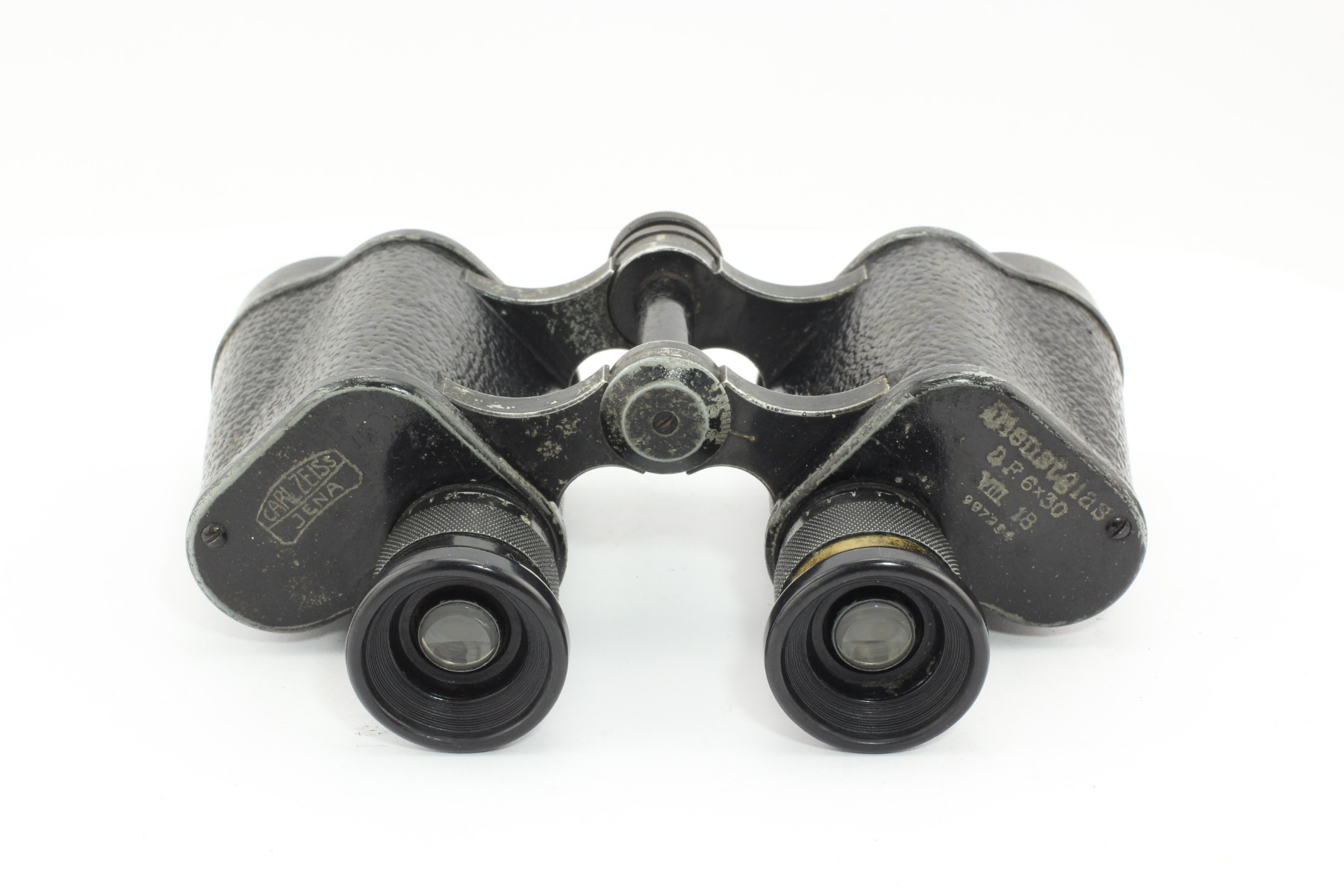

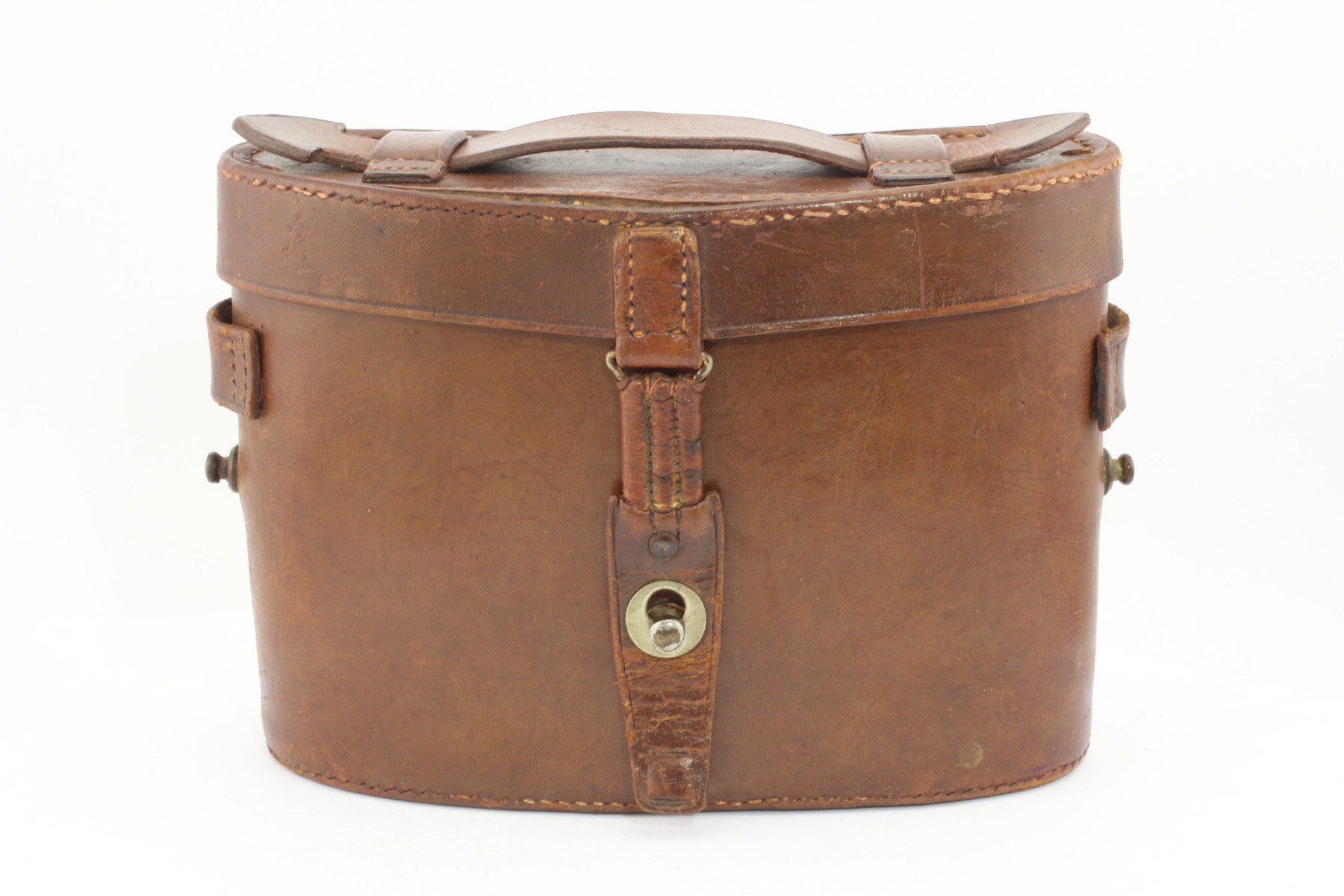

   Напис на лівій кришці призм «Carl Zeiss Jena». На правій кришці - «Dienstglas D.F.6x30 VIII 18. 997234». Напис зроблен друкованими літерами на тлі схематичного зображення фотооб'єктива Carl Zeiss Tessar. На передніх кришках призм є інформація про попереднього власника бінокля (вона дублюються і на внутрішній стороні кришки кофра - див. фото), такого собі Чабба (W.F. Chubb) з Глостера (Англія) - Gloucester, 25 Midland rd. На внутрішній стороні кришки кофра також є штамп лондонського магазину «London Stereoscopic". Кофр має особливості, не характерні для кофров Carl Zeiss Jena того періоду, швидше за все, він був виготовлений в Англії.
   Бінокль має серійний номер «997 234» і був виготовлений в кінці 1918-го року партією в 1500 шт.
   Наступний варіант моделі D.F.6x30 1919 го року випуску, який має незначні відмінності https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-df6x30-1.html
   «Цивільні» аналоги бінокля - моделі Silvamar 6х можна побачити тут: https://binocollection.com/uk/catalog/nimechina/zeiss/tsivilni-binokli/silvamar-6x
