Бінокль Carl Zeiss Jena Marineglas 6x (1)

Збільшення: 6x
Апертура (діаметр об'єктива): 30 мм
Поле зору: 8.4 °
Діаметр вихідної зіниці: 5 мм
Видиме поле зору (окуляр): 50 °
Мінімальна дистанція фокусування: 4.5 м
Ширина: 16.8 см
Висота: 11.8 см
Вага: 670 г
Дата виготовлення: 1912 р.

   У 1907-му році Carl Zeiss кардинально змінює конструкцію і дизайн своїх біноклів, на зміну «цивільним» моделям Feldstecher 6 Fach приходить Telex, Feldstecher 8 Fach - Telact, Jagdglas - Silvamar і замість Feldstecher 12 Fach виходить Telefort. Детальні характеристики нових приладів публікуються в каталозі Carl Zeiss T.74 в серпні 1907-го року. У нових приладах істотно покращуються оптичні характеристики (збільшується поле зору, діаметр об'єктивів, зменшуються оптичні аберації), а також змінюється конструкція приладів: центральний шарнір і «вушка» для нашийного ременя не кріпляться до бінокля гвинтами, а представляють з ним одне ціле, з'являється ексцентрикова система юстування об'єктива і змінюється конструкція його оправи, кришки призм охоплюють корпус бінокля і для покращення герметичності, в місцях стиків змащуються спеціальною сумішю. Крім того, призми всередині бінокля тепер не притискаються кришками, а фіксуються спеціальними пласкими пружинами, що значно підвищує надійність приладу. Фактично, в такому вигляді біноклі дійшли і до нашого часу (див. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стор.399-414)
   Marineglas - військовий аналог «цивільної» моделі Silvamar з аналогічними характеристиками. Це перша модель бінокля з 30-мм об'єктивами. Прилад вийшов дуже вдалим, з високими світлосилою, пластичністю і великим полем зору, тому і став популярним в армії. І хоча назва цього приладу перекладається як «морське скло», він не набув великого поширення в ВМФ Німеччини: лише невеликі партії потрапили на флот. З різними змінами Marineglas вироблявся з 1907/08-го по 1917-й рік. Пізніше назва бінокля була змінена на D.F.6х30.
   З 1907/08 року по 1917-й рік Marineglas вироблявся в декількох варіантах конструкції:
   1-й варіант: нижня призмова кришка і ковпак оправи об'єктива - одна деталь (з 1907/1908 р - 1909 р) і з корпусом окулярів з «поперечною» накаткою https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-marineglas-6x.html;
   2-й варіант: з довгими оправами об'єктива двохкільцевого типу, покритого шкірою і коротким корпусом (з 1909/10 по 1911 г.);
   3-й варіант: з короткими оправами об'єктива двохкільцевого типу (1911- 1913/14 р);
   4-й варіант: із закругленими об'єктивними кришками (з 1913/14 по 1917 р в двох версіях: з канавками для мінімізації паразитних засвічень та без них) https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-marineglas-6x-2.html та https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-marineglas-6x-3.html.
   На «військове» застосування бінокля вказує великий діаметр фіксатора (затиску) центрального шарніра (див. фото). На верхньому диску шарніра нанесена шкала міжзіничних відстаней.

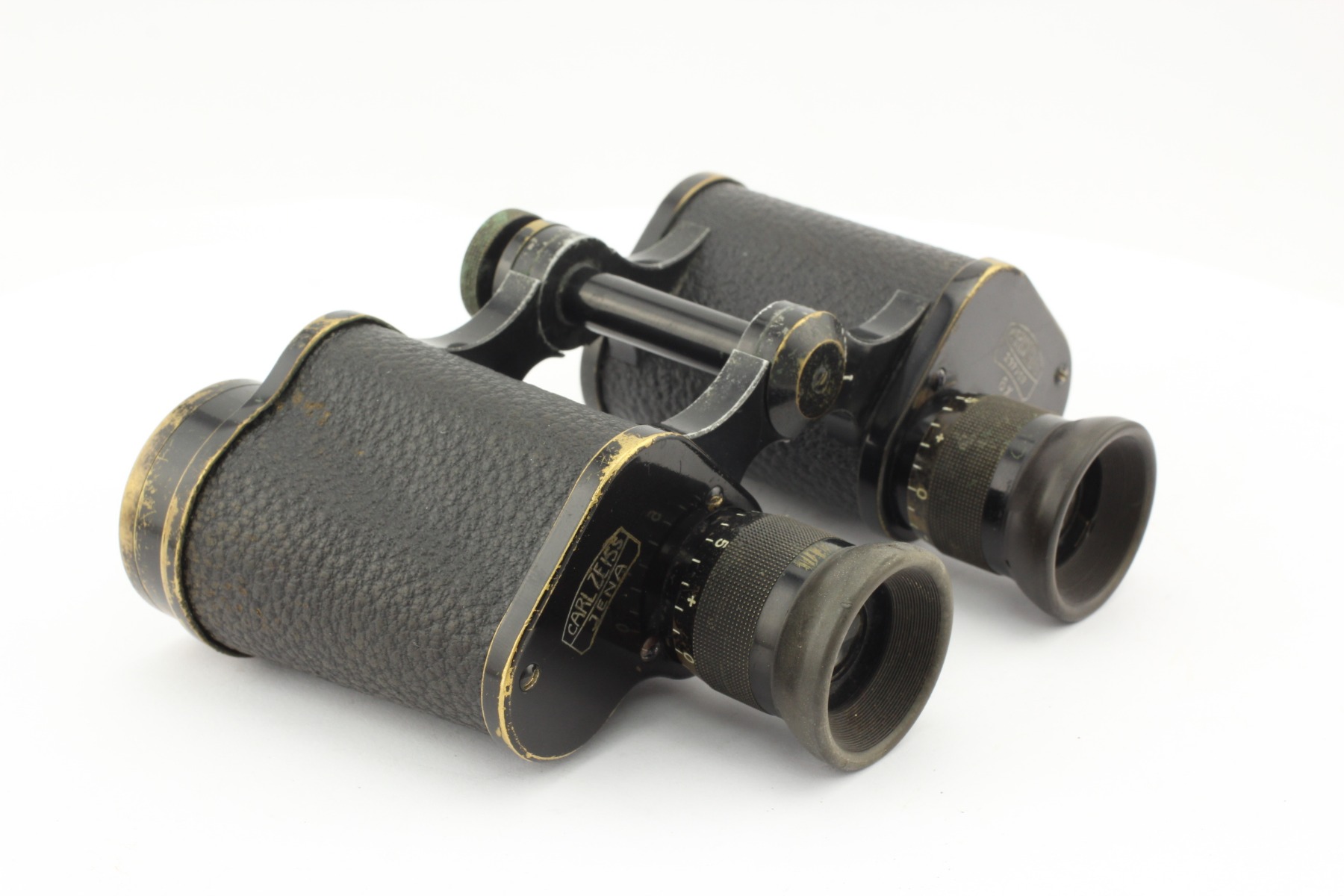

   Цей екземпляр бінокля відноситься до третього варіанту конструкції (див.вище), з короткими оправами об'єктива двохкільцевого типу. Окуляри мають діаметр корпусу 24,5 мм, діаметр передньої лінзи окулярів – 13.3 мм. Окуляри мають діоптрійну шкалу, поперечну накатку. Верхні та нижні кришки призм виготовлені з латуні і кріпляться до корпусу трьома гвинтами. Ширина кришок призм - 52 мм (див.фото). Висота корпусу бінокля (включаючи верхню призмову кришку) - 77 мм.
   Написи на лівій кришці призм «Carl Zeiss Jena». На правій кришці - «Marineglas 297707 6x». Напис інкрустований срібним сплавом і нанесений друкованими літерами на тлі схематичного зображення фотооб'єктива Carl Zeiss Tessar.

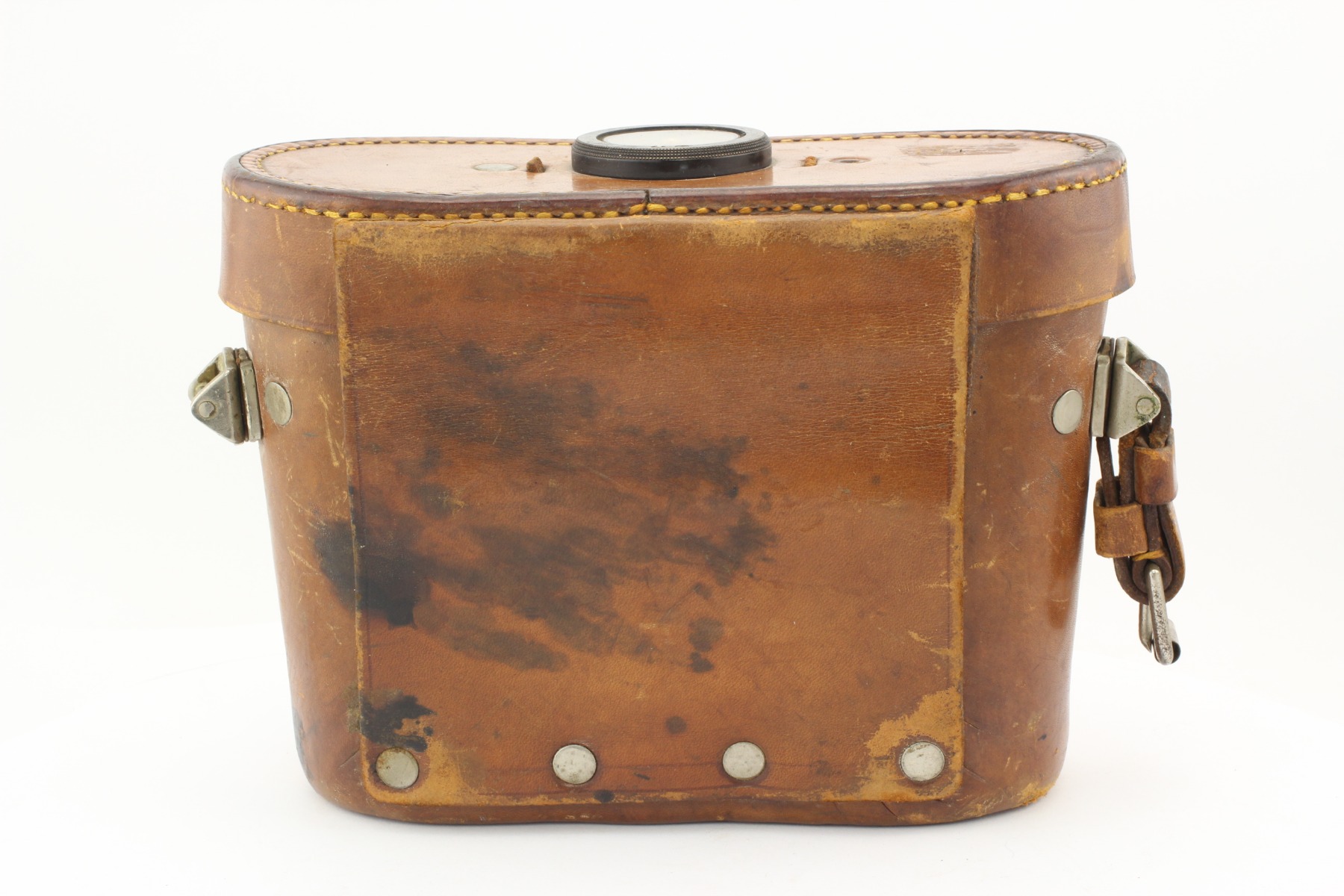

   Кофр до цього бінокля має особливості військового застосування, що характерні для того періоду (див. Hans T.Seeger. Zeiss Handfernlaser 1919-1946, Modelle-Merkmale-Mythos, стр.607-627): залишки ручки для перенесення на верхній кришці, кріплення верхньої кришки до корпусу кофра, характерні заклепки, широка петля для встановлення кофра на поясний ремінь. Особливість кофра – наявність компасу, вбудованого у верхню кришку (див.фото).
   Бінокль має серійний номер «297707» і був виготовлений в 1912-му році партією у 200 шт.
   «Цивільні» аналоги бінокля - моделі Silvamar 6х можна побачити тут: https://binocollection.com/uk/catalog/nimechina/zeiss/tsivilni-binokli/silvamar-6x
