Бінокль Carl Zeiss Jena Telact 8x (2)

Збільшення: 8x
Апертура (діаметр об'єктива): 24 мм
Поле зору: 6.6 °
Діаметр вихідної зіниці: 3 мм
Видиме поле зору (окуляр): 52.8 °
Мінімальна дистанція фокусування: 6 м
Ширина: 14.8 см
Висота: 12.5 см
Вага: 540 г
Дата виготовлення: 1911 р.

   У 1907-му році Carl Zeiss кардинально змінює конструкцію і дизайн своїх біноклів, на зміну «цивільним» моделям Feldstecher 6 Fach приходить Telex, Feldstecher 8 Fach - Telact, Jagdglas - Silvamar і замість Feldstecher 12 Fach виходить Telefort. Детальні характеристики нових приладів публікуються в каталозі Carl Zeiss T.74 в серпні 1907-го року. У нових приладах істотно поліпшуються оптичні характеристики (збільшується поле зору, діаметр об'єктивів, зменшуються оптичні аберації), а також змінюється конструкція приладів: центральний шарнір і «вушка» для нашийного ременя не кріпляться до бінокля гвинтами, а представляють з ним одне ціле, з'являється ексцентрикова система юстування об'єктива і змінюється конструкція його оправи, кришки призм охоплюють корпус бінокля і для поліпшення герметичності, в місцях стиків змащуються спеціальним складом. Крім того, призми всередині бінокля тепер не притискаються кришками, а фіксуються спеціальними плоскими пружинами, що набагато підвищує надійність приладу. Фактично, в такому вигляді біноклі дійшли і до нашого часу (див. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стр.399-414)
   Telact уявляє собою високу модель з новим дизайном, відмінними оптичними характеристиками, 8-кратним збільшенням та 24-мм об'єктивом. Це цивільна модель, аналогічні військові моделі маркуються як D.F.8x, D.F.8x24 і D.F.95 n / A.

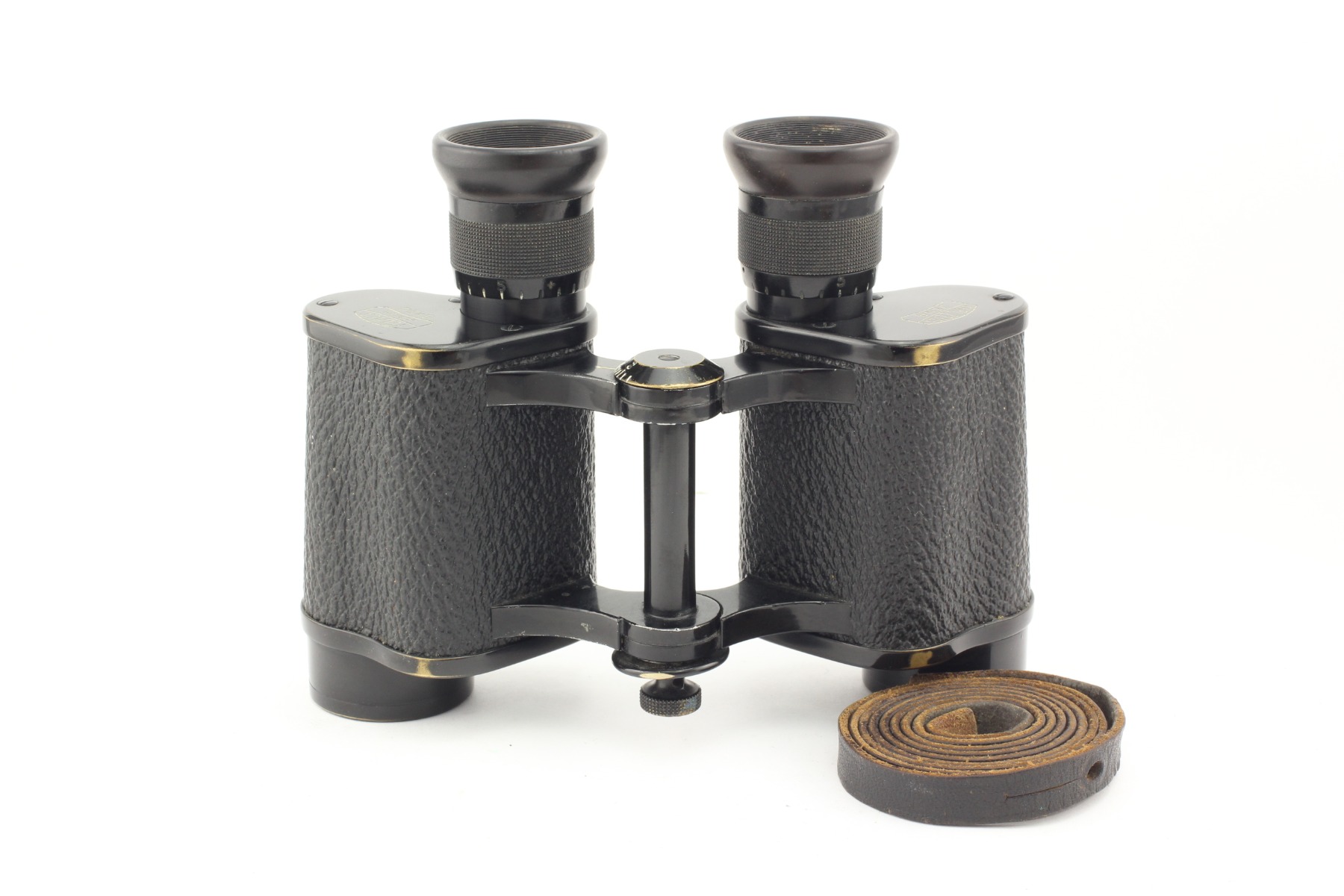

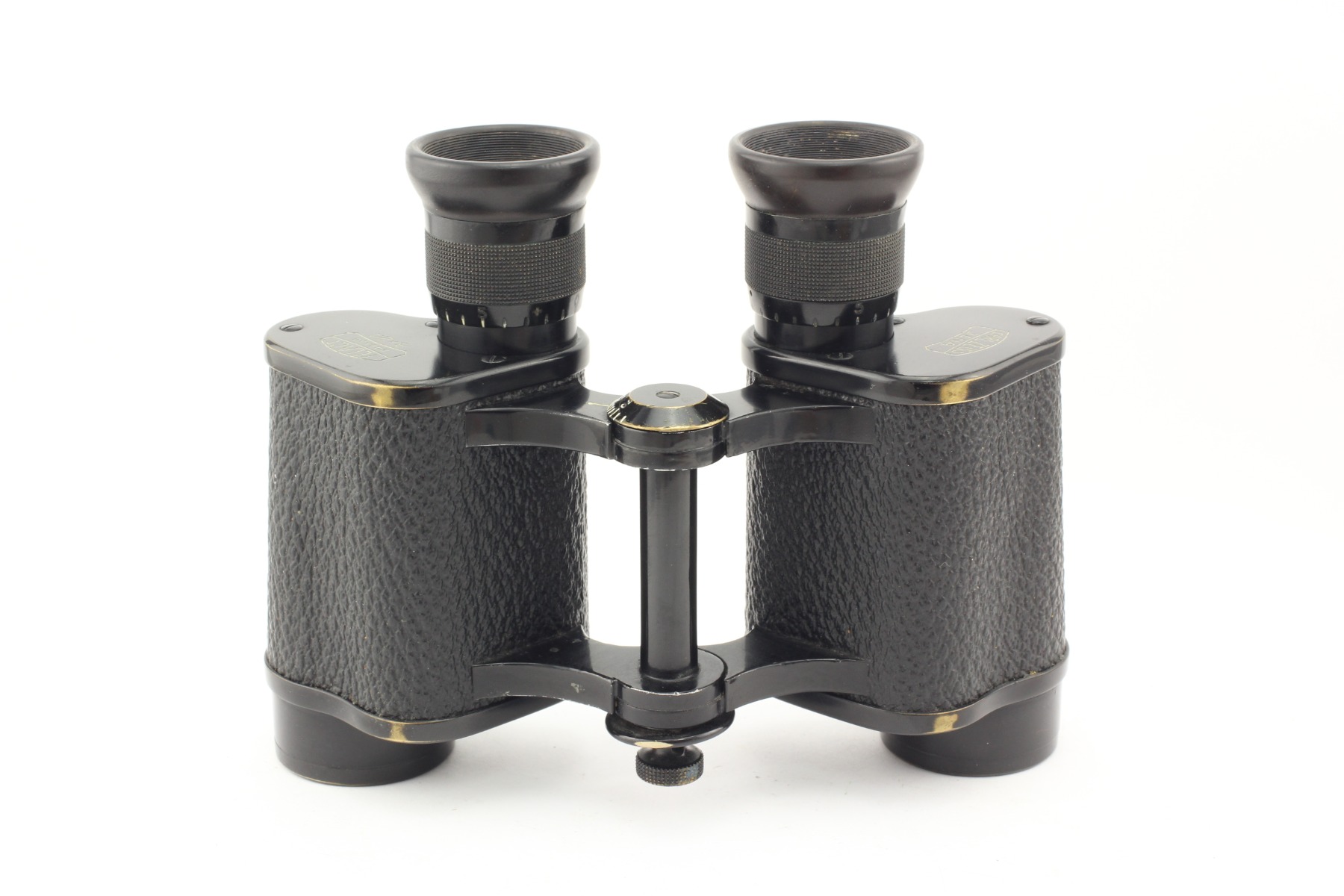

   На «цивільне» застосування бінокля також вказує невеликий діаметр фіксатора (затиску) центрального шарніра (див. фото), який має отвір для воротка (входив в комплект бінокля), за допомогою якого здійснювалася остаточна фіксація шарніра в залежності від міжзіничної відстані спостерігача. На верхньому диску шарніра нанесена шкала міжзіничних відстаней. Telact випускався з різними конструктивними змінами до 1915-го року в 3-х варіантах:
   1-й варіант: де нижня призмова кришка і ковпак оправи об'єктива - суцільна деталь (з 1907 р) і мають корпус окулярів з «поперечною» накаткою (див.фото)
   2-тя версія: з оправами об'єктива двухкільцевого типу (з 1908 до 1914);
   3-тя версія: з закругленими об'єктивними кришками (з 1914-го року)
IMG_3541IMG_3542

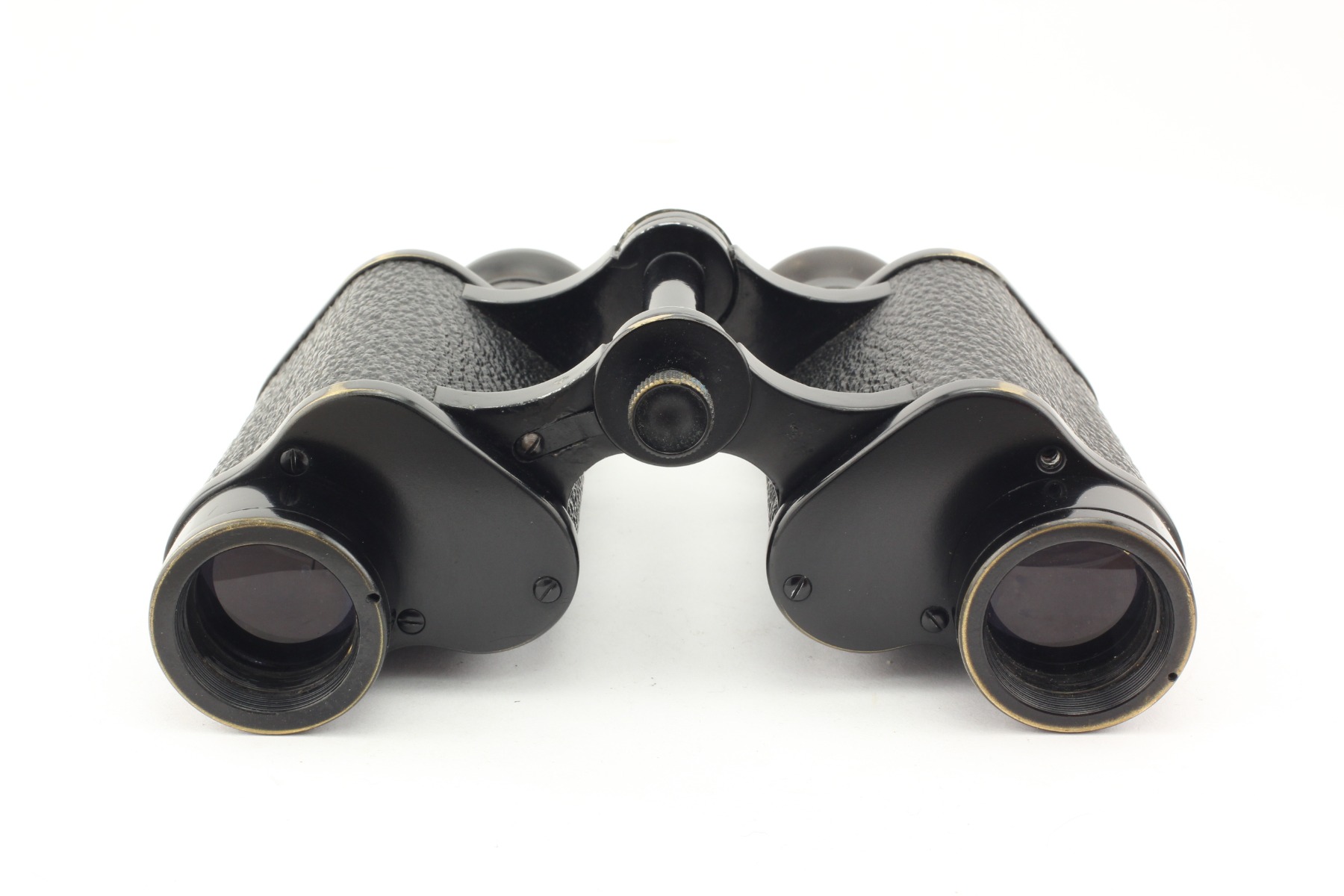

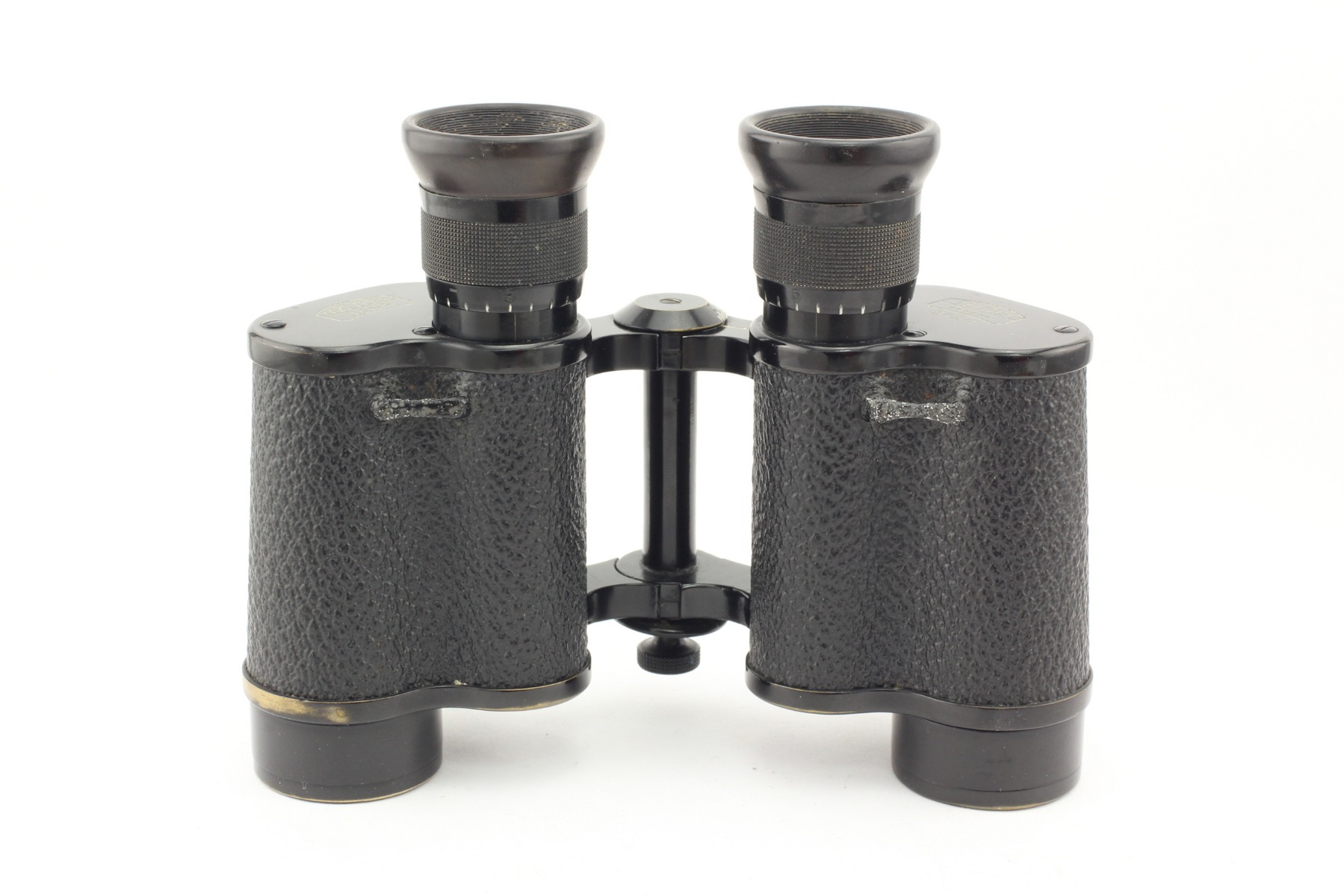

   Прилад відноситься до другої версії (з оправами об'єктивів двухкільцевого типу) і має окуляри з діаметром основи 24,5 мм і шириною верхньої призмовою кришки 50 мм (див.фото). Окуляри мають діоптрійну шкалу, поперечну накатку. Висота корпусу бінокля (включаючи верхню призмову кришку) - 66 мм.

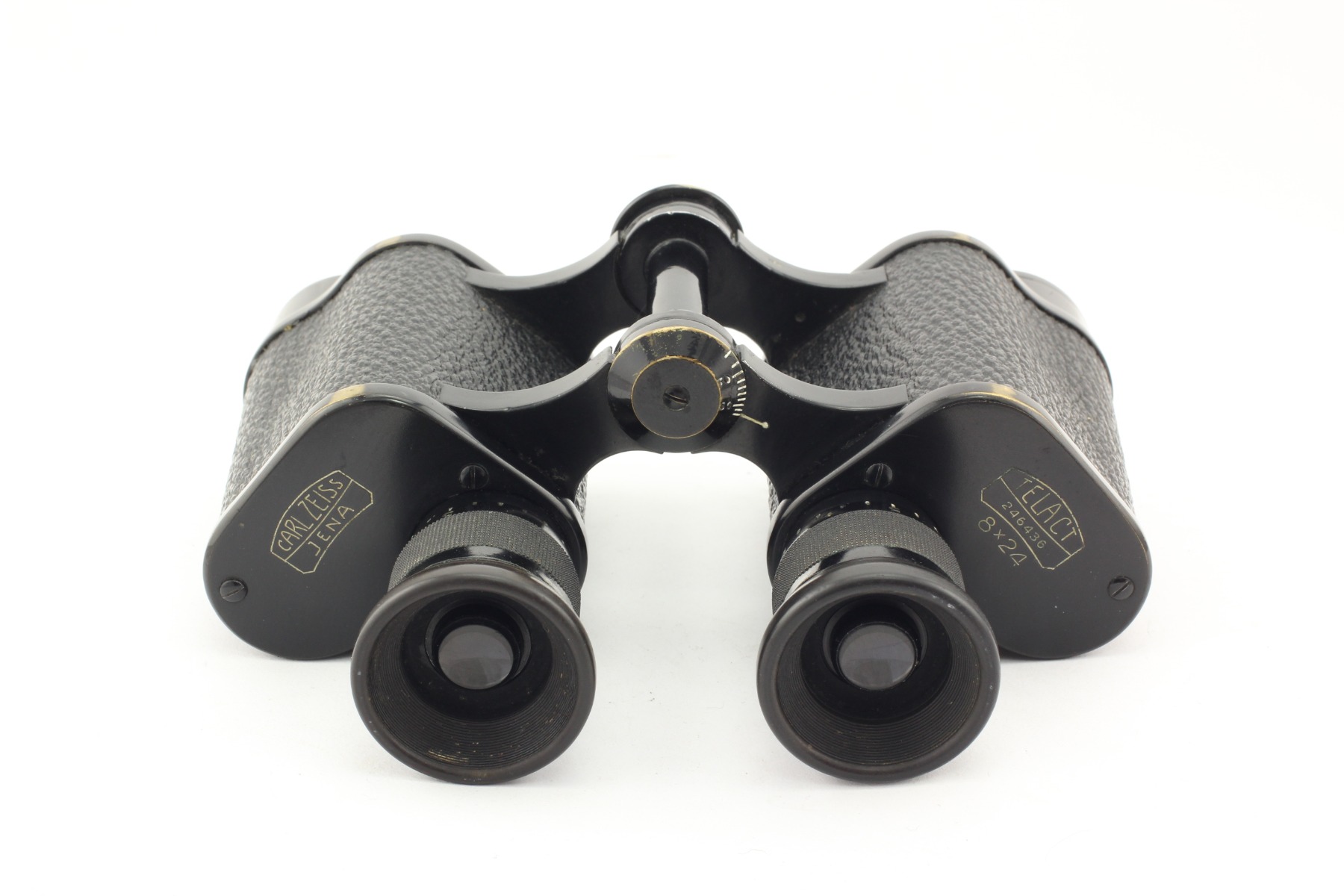

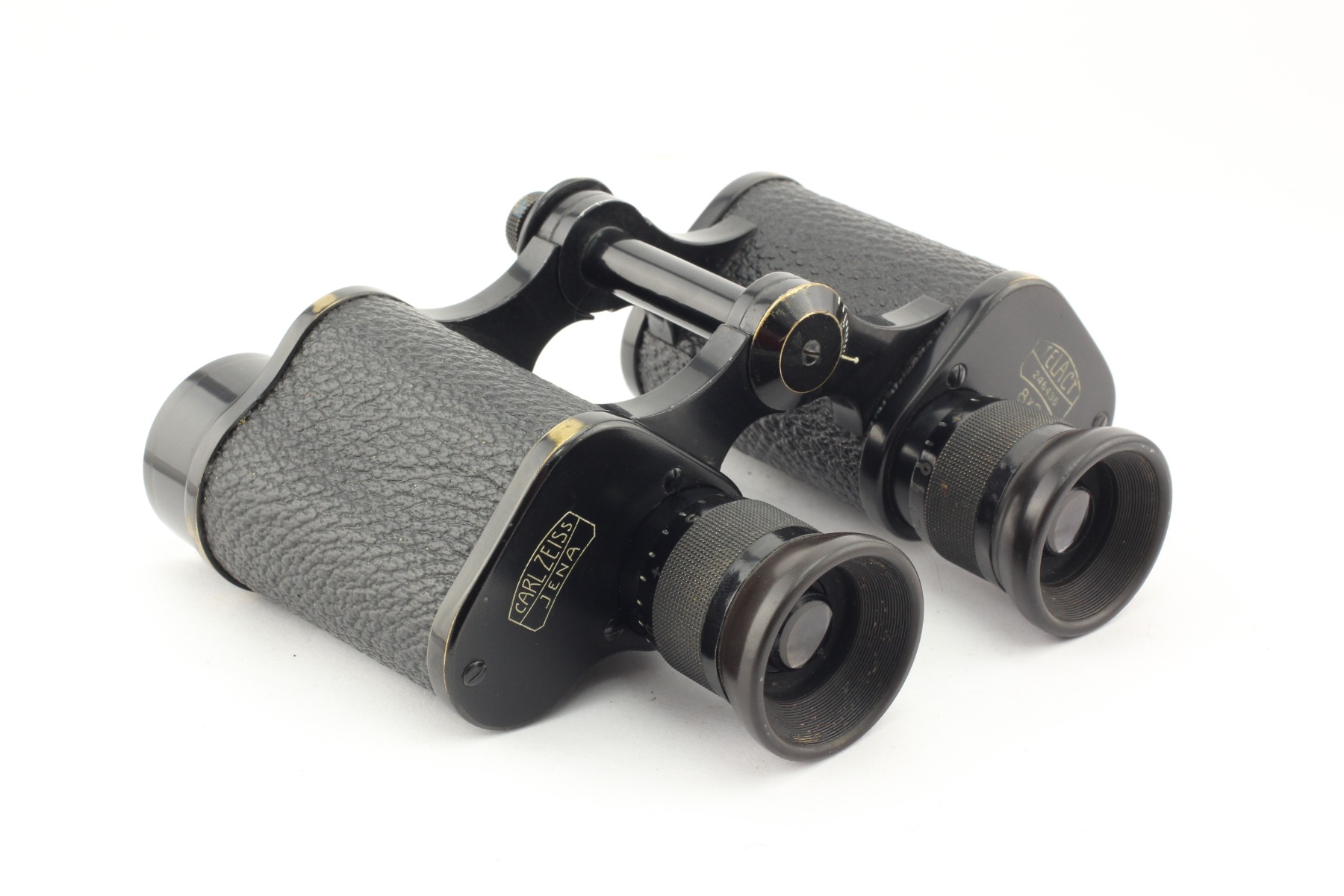

   Написи на лівій призмовій кришці «Carl Zeiss Jena». На правій призмовій кришці - «Telact 246436 8x24». Напис зроблен друкованими літерами на тлі схематичного зображення фотооб'єктиву Carl Zeiss Tessar.
   Бінокль має серійний номер «246436» і був виготовлений в 1911-му році, ймовірно, партією в 200 штук.
   Цікава особливість цього екземпляра бінокля Telact полягає в тому, що написи в той час (1911 г.) робились срібним припоєм (а не білою фарбою), а збільшення позначалося як 8х (написи типу 8х24 з'явилися пізніше). Крім того, бінокль відмінно зберігся і має мінімальні сліди використання. Найімовірніше, він був підданий ремонту / відновленню з заміною верхніх призменних кришок (а може бути і переробці з військового D.F.8x) безпосередньо на підприємстві Carl Zeiss Jena в більш пізній час. На це вказує якість виконання написів і акуратність фарбування.
   Модель в конструктиві Telact-а 8х, але з маркуванням Feldstecher 8 Fach з рідкісною формою наочників і вужчими петлями для шийного ремінця: http://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-feldstecher-8-fach-2.html
   Пізня модель Telact-а з закругленими об'єктивними кришками: https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-telact-8x-1.html
У 1909-10 році вийшла модель бінокля з центральним фокусуванням Telactem 8x http://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-telactem-8x.html
   На зміну бінокля Telact 8x в 1912-му році вийшла модель Turact 8x (бінокль випускався паралельно з Telact-ом). Він став набагато легшим і меншим за попередника, однак і гіршим за оптичними характеристиками.
