Бінокль Carl Zeiss Jena D.F.8x (5)

   У 1907-му році Carl Zeiss кардинально змінює конструкцію і дизайн своїх біноклів, на зміну «цивільним» моделям Feldstecher 6 Fach приходить Telex, Feldstecher 8 Fach - Telact, Jagdglas - Silvamar і замість Feldstecher 12 Fach виходить Telefort. Детальні характеристики нових приладів публікуються в каталозі Carl Zeiss T.74 в серпні 1907-го року. У нових приладах істотно поліпшуються оптичні характеристики (збільшується поле зору, діаметр об'єктивів, зменшуються оптичні аберації), а також змінюється конструкція приладів: центральний шарнір і «вушка» для нашийного ременя не кріпляться до бінокля гвинтами, а представляють з ни спеціальним складом. Крім того, призми всередині бінокля тепер не притискаються кришками, а фіксуються спеціальними плоскими пружинами, що набагато підвищує надійність приладу. Фактим одне ціле, з'являється ексцентрикова система юстування об'єктива і змінюється конструкція його оправи, кришки призм охоплюють корпус бінокля і для поліпшення герметичності, в місцях стиків змащуютьсячно, в такому вигляді біноклі дійшли і до нашого часу (див. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стор.399-414).

   Ще раніше, приблизно в кінці 1906-го року з'явилися і перші військові версії бінокля D.F. 8x в новому дизайні (стара версія - https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-df8x.html). Це були аналоги «цивільної» моделі Telact 8x, котра з'явилася трохи пізніше  (https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-telact-8x.htmll. Найбільш ранні прилади D.F. 8x мали свій індивідуальний номер для продажу військовим в приватному порядку з дозволу військового відомства (для прикладу - аналогічний номер є у бінокля DF 6x - https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-df6x-1.html. З таким маркуванням ця модель випускалася дуже нетривалий час. Пізніше серійні номери змістилися на край нижньої правої призмової кришки, а на правій верхній призмовій кришці (під назвою моделі) стали друкувати номер військового приймання.
   У 1912-1913 роках на зміну біноклю D.F.8x в дизайні Telact 8x приходить модель D.F. 8x в дизайні Turact 8x https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-turact-8x.html. Цей бінокль має трохи менше поле зору (6.3° проти 6.6°) і трохи гірші оптичні характеристики. Проте, він легший і менший по розмірах (що важливо для військового застосування), а також технологічніший (тобто дешевший) у виробництві. Деякий час обидві моделі випускалися паралельно, тому можна зустріти біноклі другого типу з більше раннім серійним номером, ніж D.F. 8x/Telact 8x.
   D.F. 8x має 8-кратне збільшення і 24-мм об'єктиви. Це військова модель, аналогічні військові моделі надалі маркіруються як, D.F.8x24 і D.F.95.

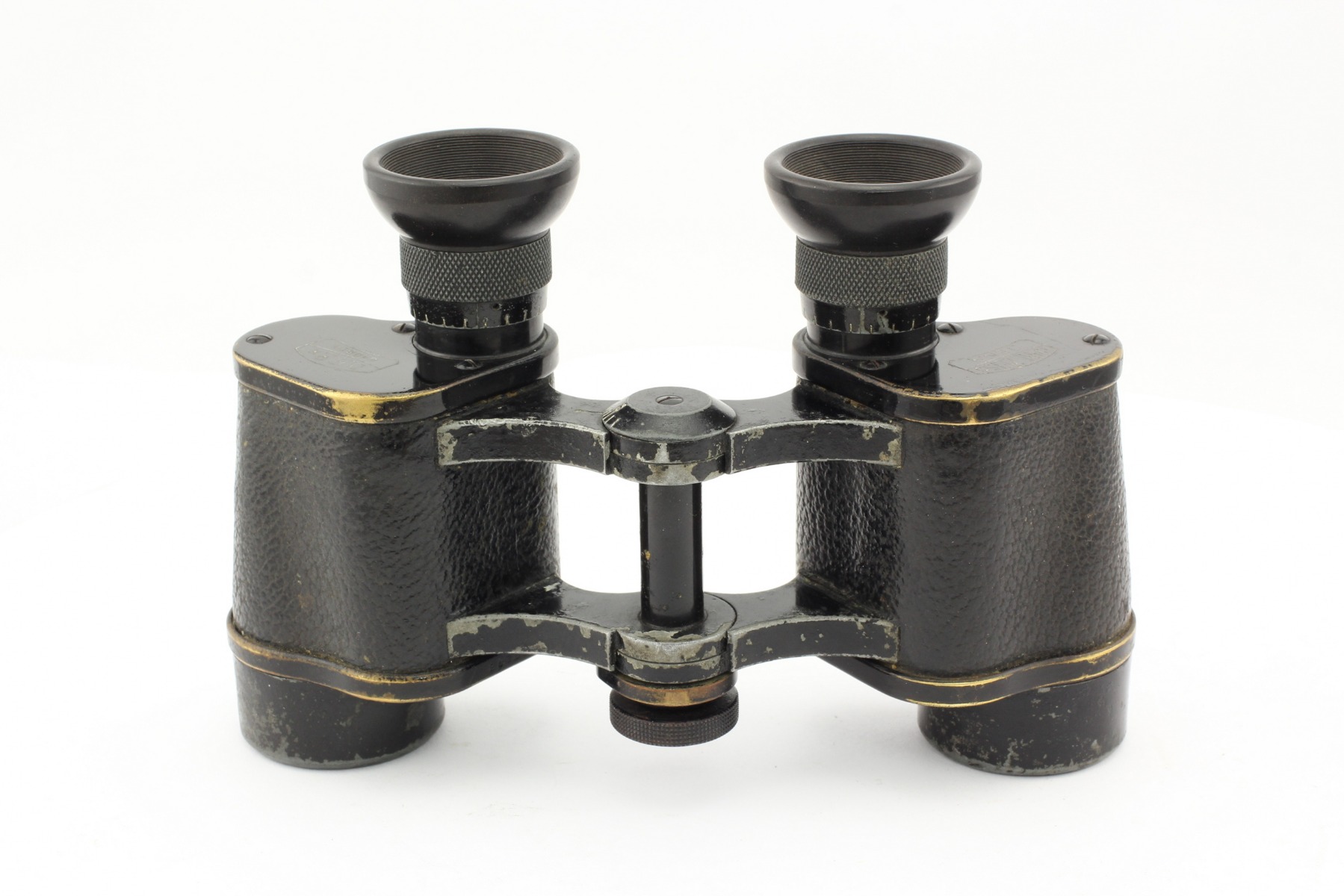

   На "військове" застосування бінокля також вказує великий діаметр фіксатора (затиску) центрального шарніра і наявність захисної кришки окулярів ("дощовика" - див. фото). На верхньому диску шарніра нанесена шкала міжзіничних відстаней.
   D.F. 8x в дизайні Turact 8x випускався з різними конструктивними змінами до середини 20-х років в 2-х варіантах:
   1-а версія: оправами об'єктиву двохкільцевого типу (з 1912-13 до 1914);
   2-а версія: із закругленими об'єктивними кришками в двох варіантах: з канавками на об'єктивних кришках для мінімізації паразитних засвічень і без них (з 1914-го року до середини 20-х років)

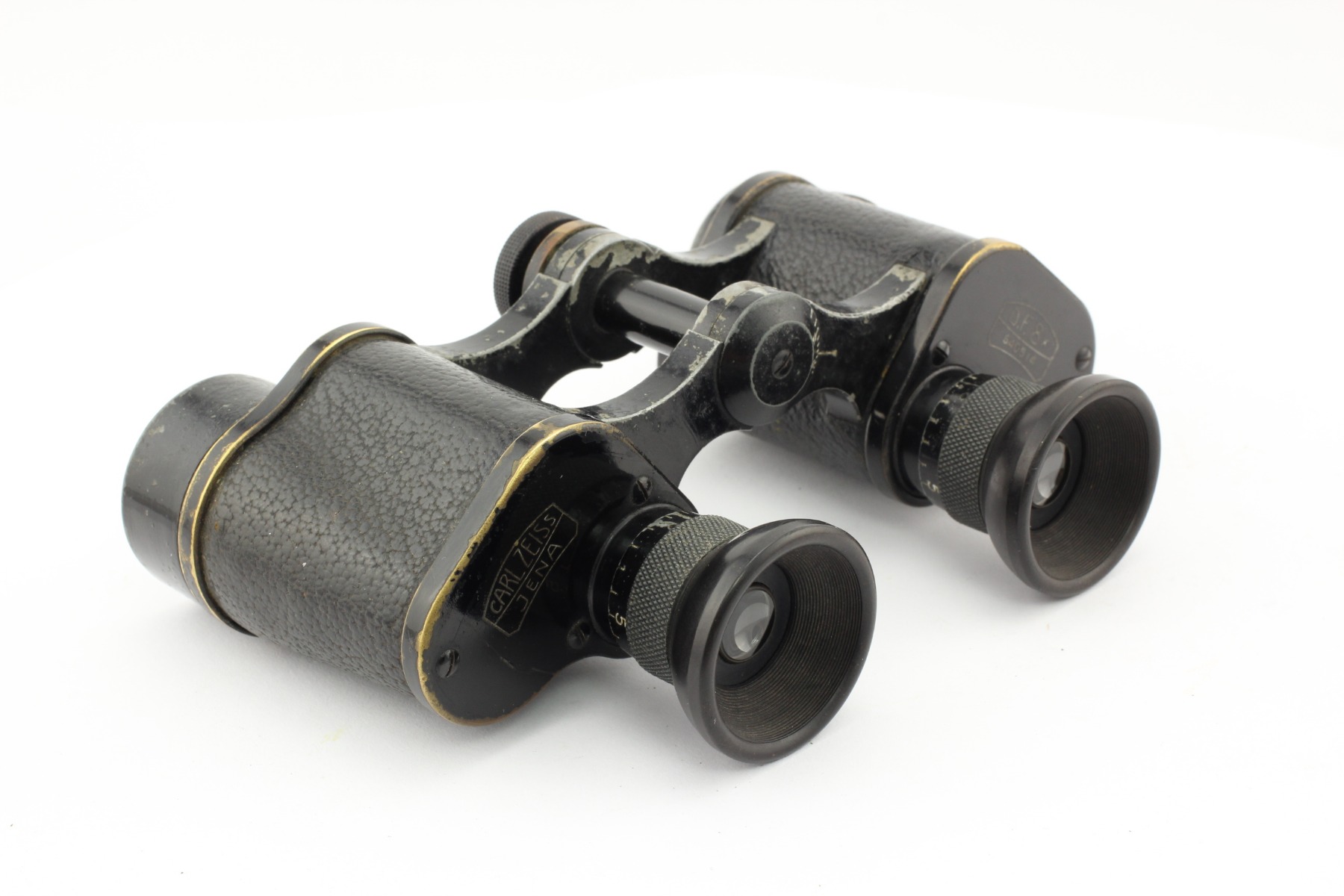

   Цей прилад відноситися до другої, наймасовішої версії, із закругленими об'єктивними кришками без канавок для мінімізації паразитних засвічень. Кришки об'єктивів виготовлені із сплаву цинку. Окуляри мають діаметр основи 20,5 мм і діагональну (під кутом 45 градусів) накатку на корпусі. Ширина верхньої призмової кришки - 46 мм (див.фото), висота корпусу бінокля (включаючи верхню призмову кришку) - 69,5 мм.

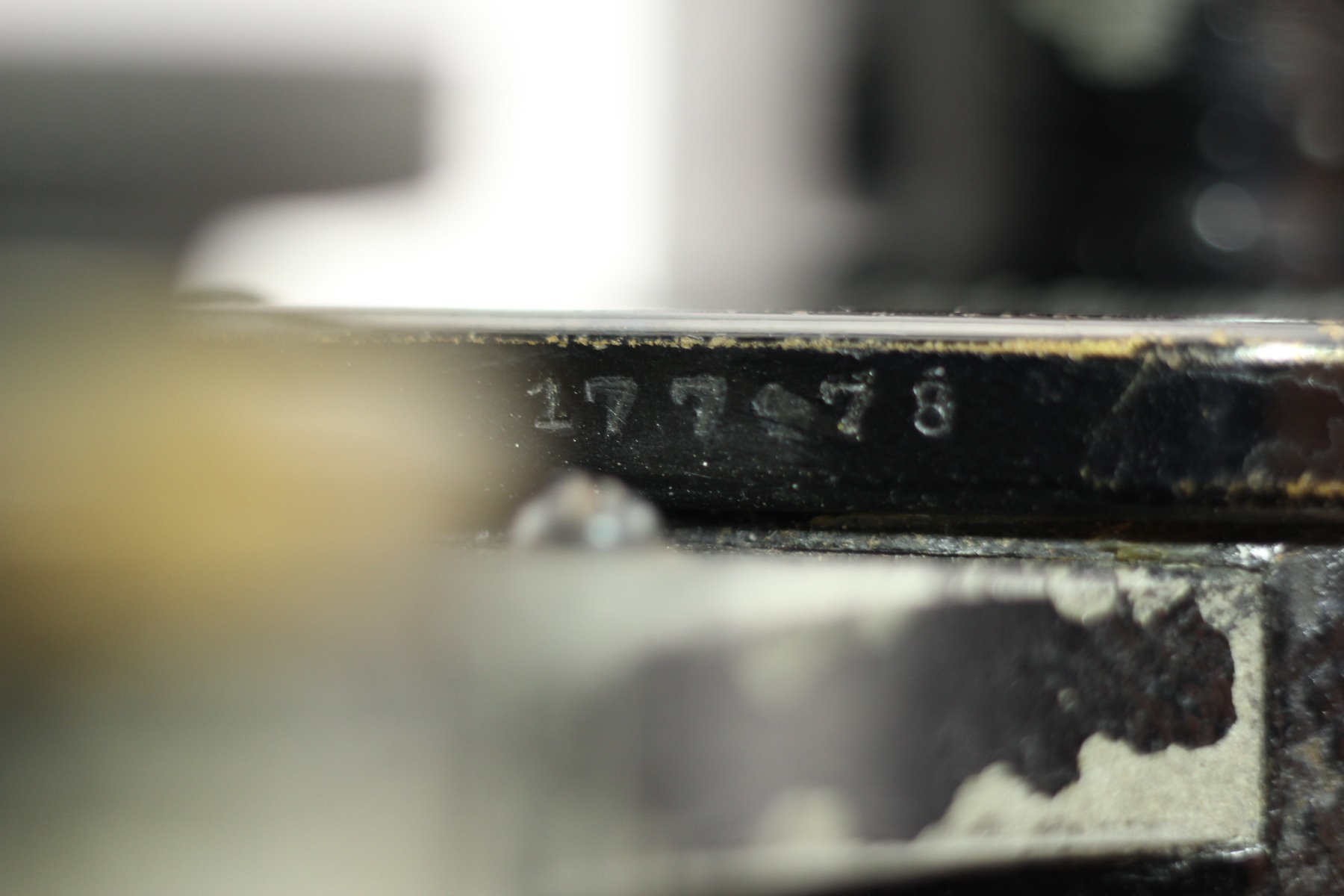

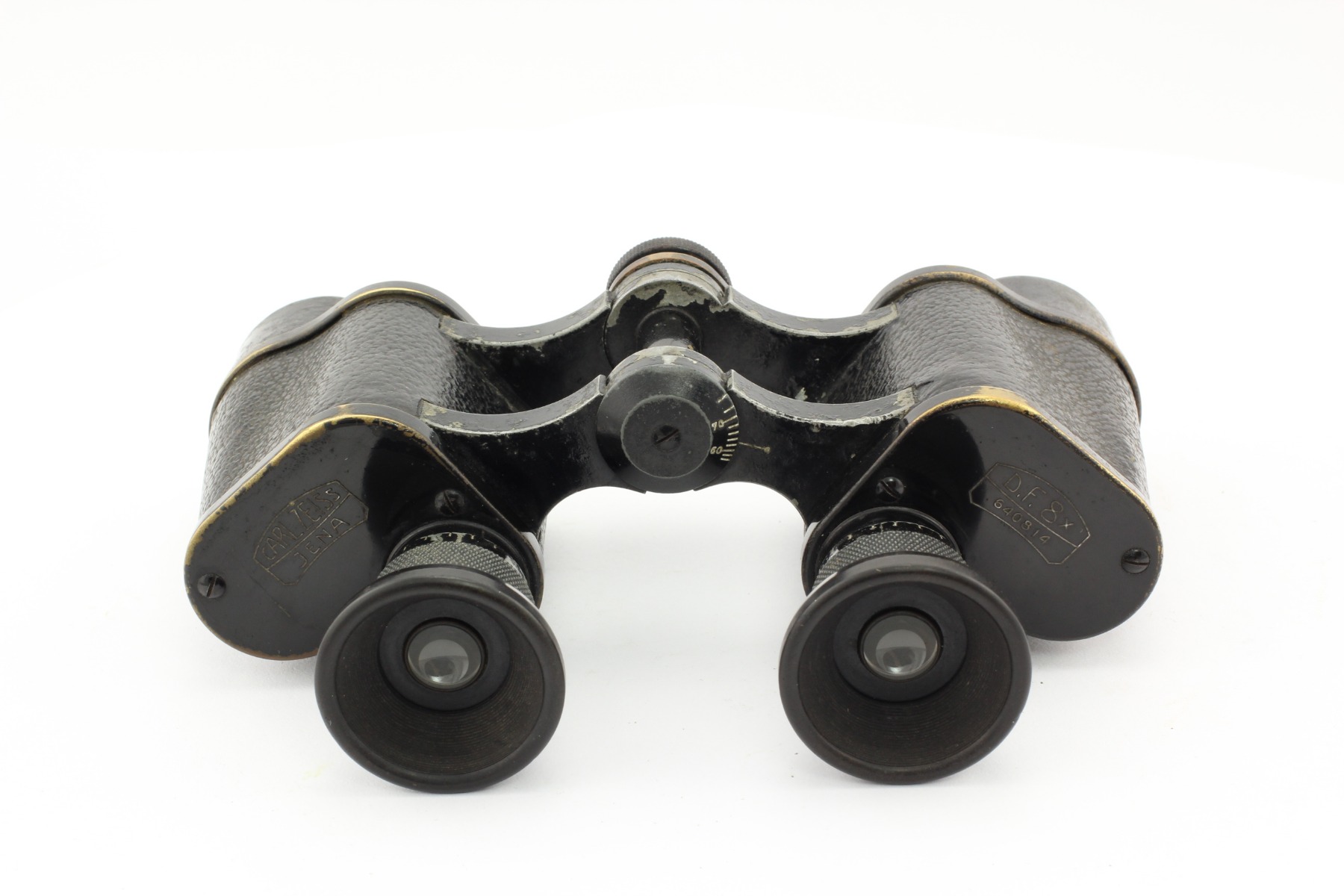

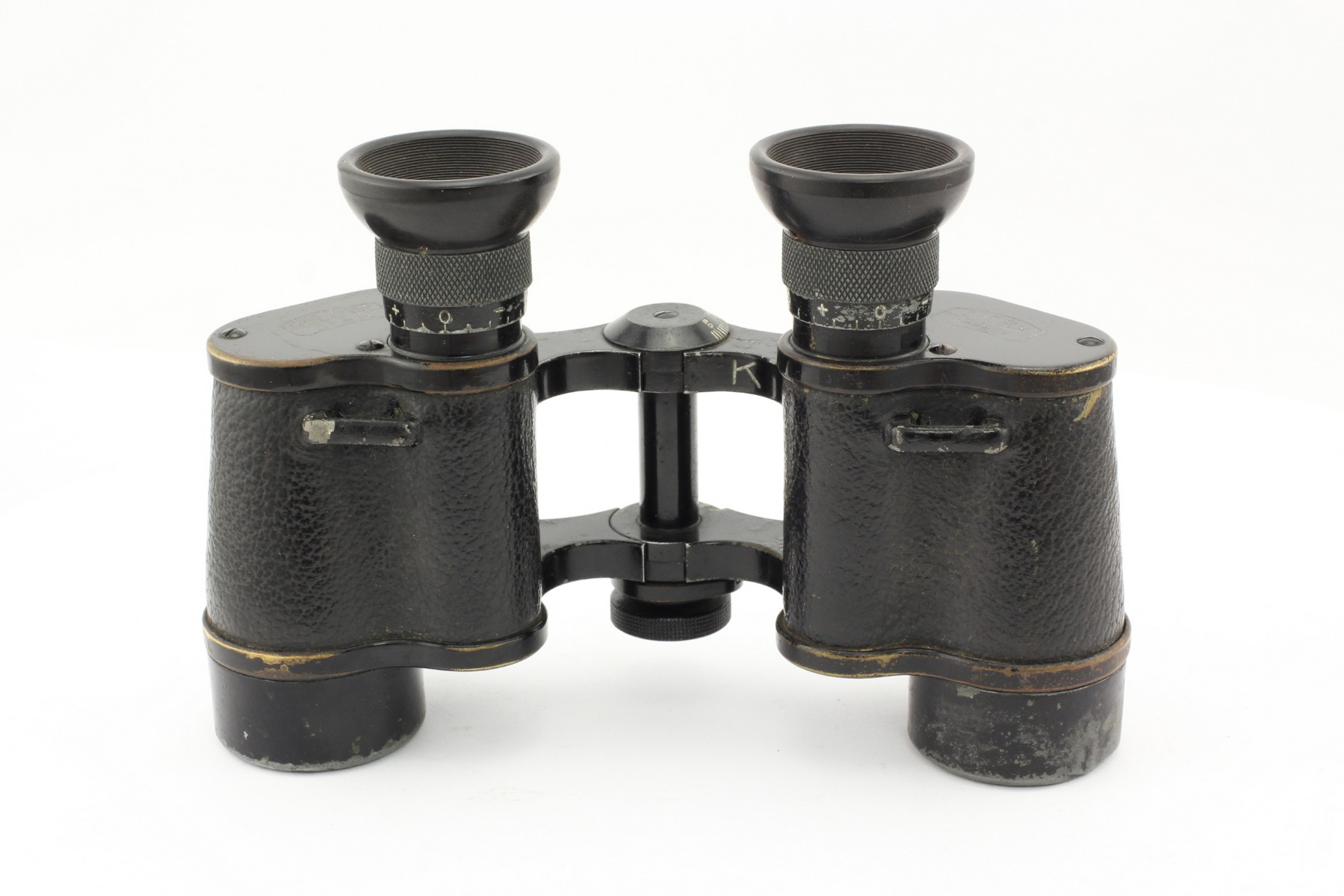

   Написи на лівій призмовій кришці "Carl Zeiss Jena". На правій призмовій кришці - "D.F. 8x 640814". Напис нанесений друкарськими буквами на тлі схематичного зображення фотооб'єктива Carl Zeiss Tessar. На бічній поверхні правої нижньої призмової кришки є номер військового приймання - "177478", а на центральному шарнірі - клеймо військового приймання "К" - "Gewehr-Prüfungskommission" - комісія з приймання стрілецького озброєння, Шпандау (Берлін).

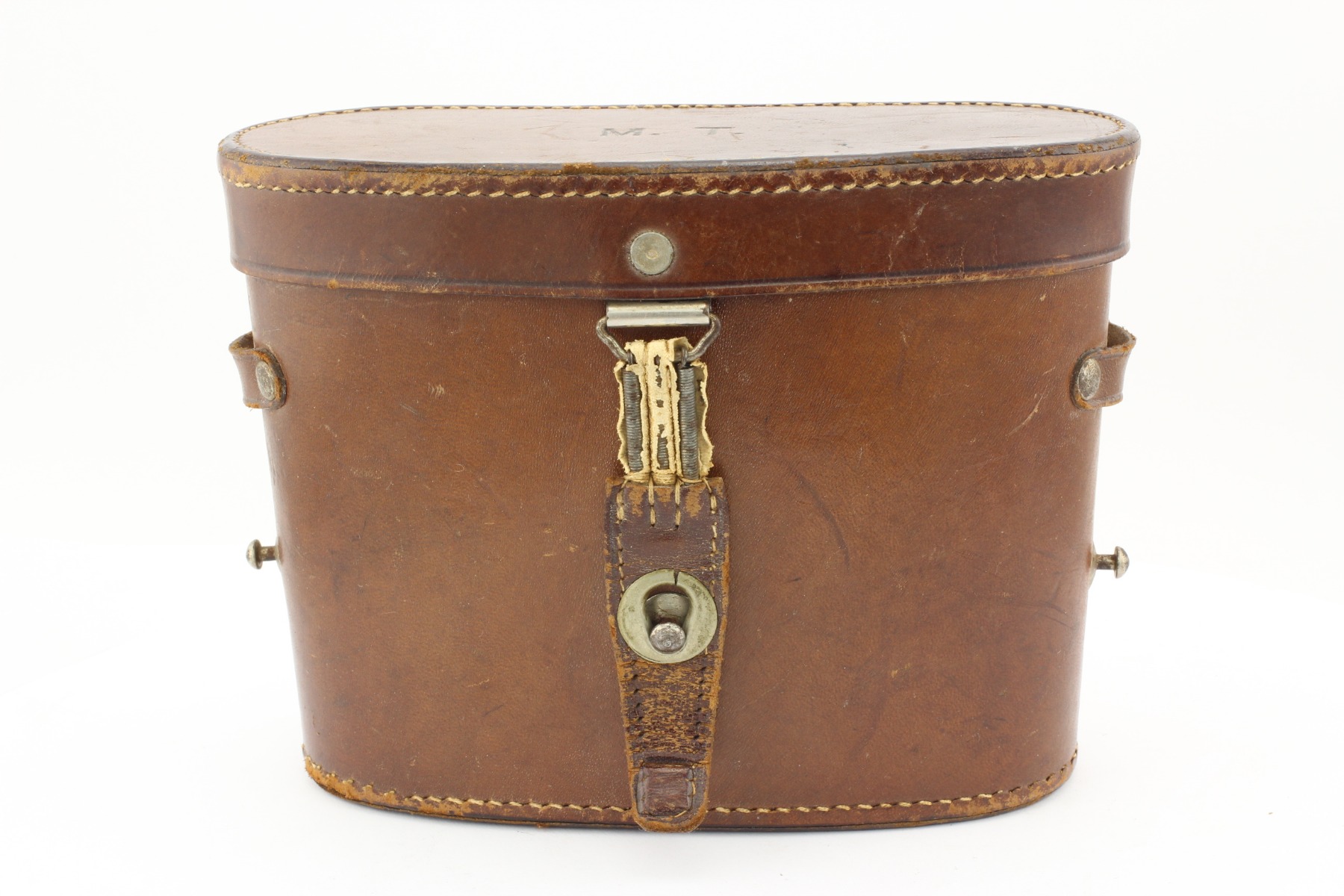

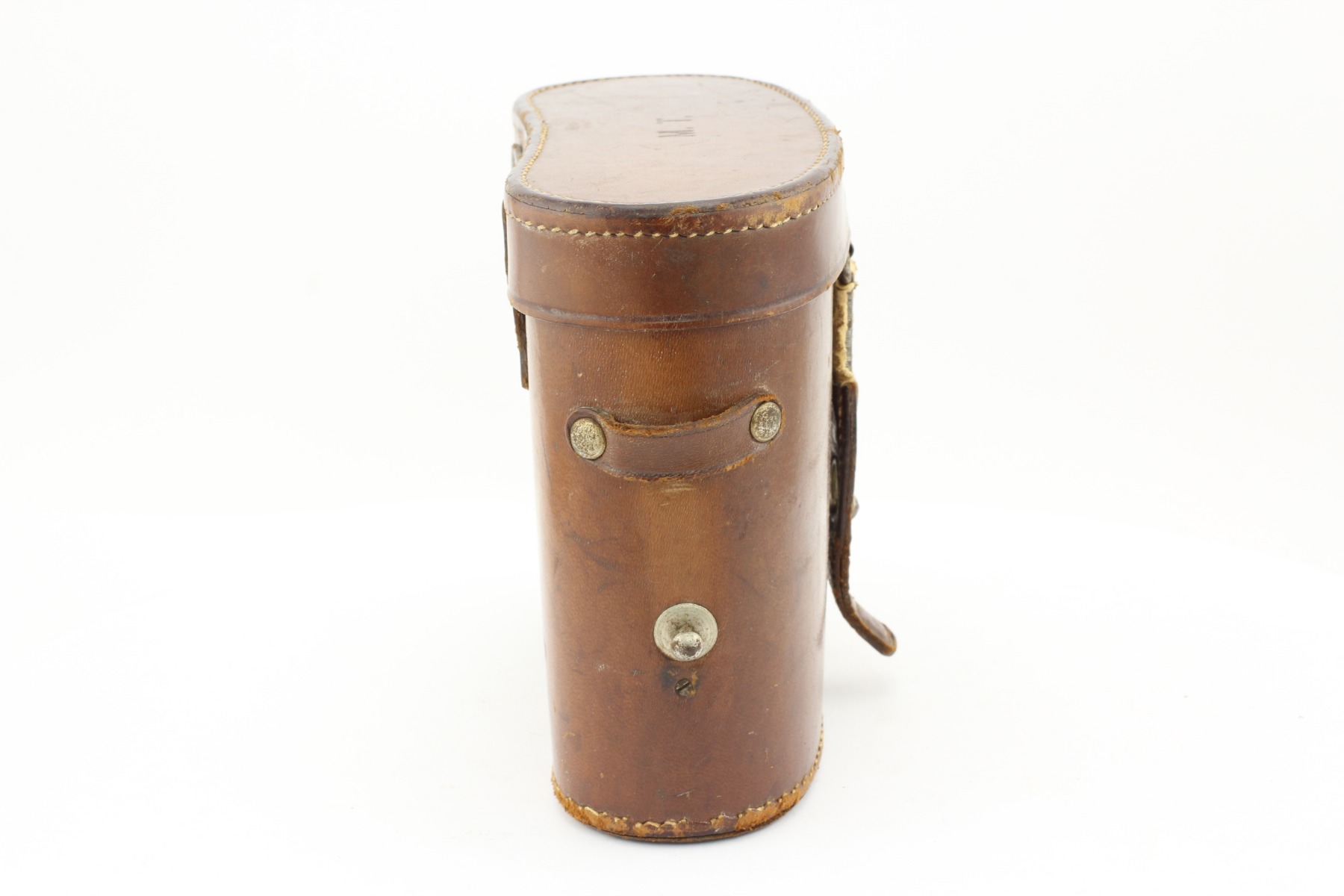

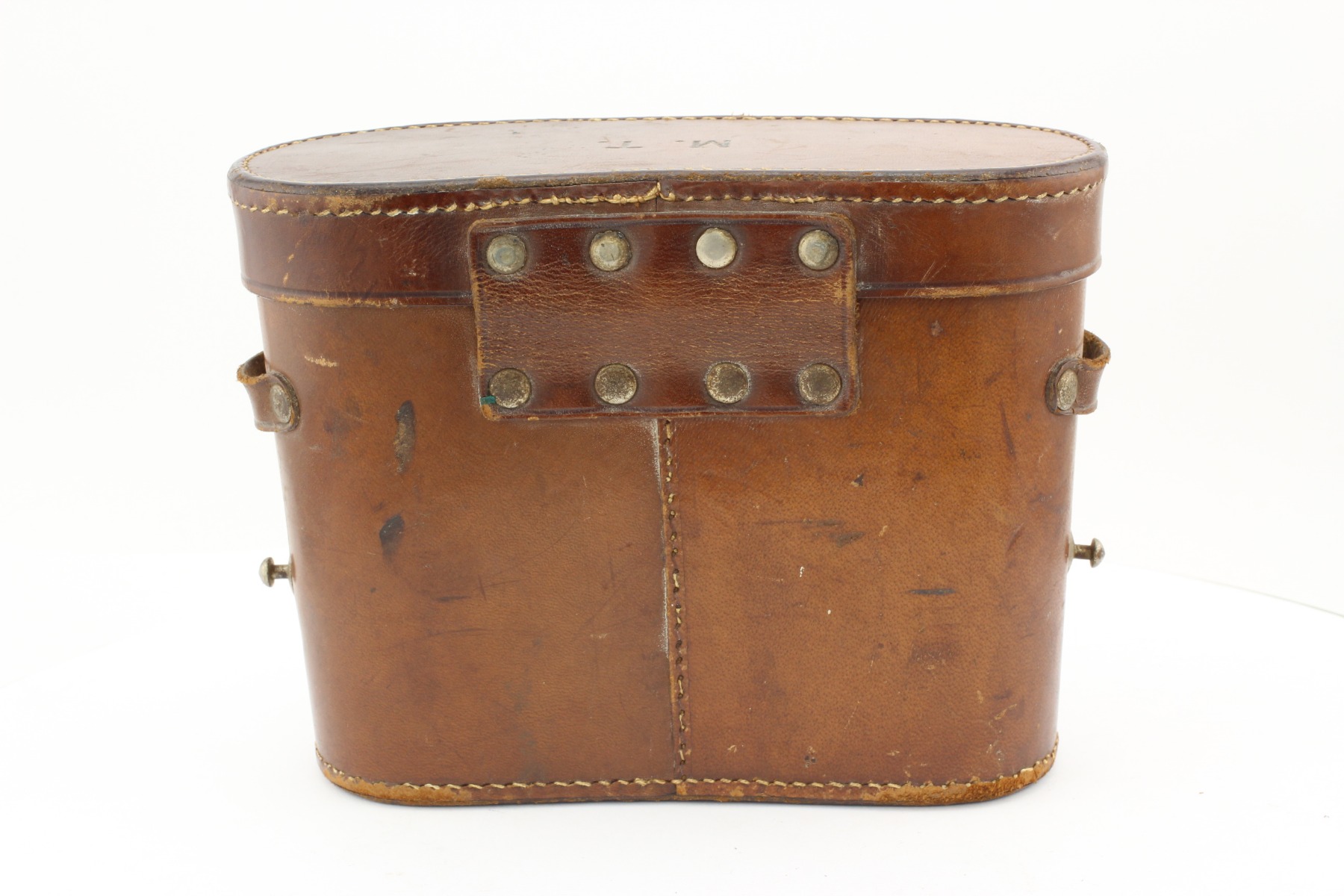

   Кофр до бінокля має ознаки цивільного застосування, і, швидше за все, не належить цьому приладу.
   Прилад має серійний номер "640814" і був виготовлений в 1916-му році великою партією в 1500 штук.
