Бінокль Carl Zeiss Jena Telefort 12x (3)

   У 1907-му році Carl Zeiss кардинально змінює конструкцію і дизайн своїх біноклів, на зміну «цивільним» моделям Feldstecher 6 Fach приходить Telex, Feldstecher 8 Fach - Telact, Jagdglas - Silvamar і замість Feldstecher 12 Fach виходить Telefort. Детальні характеристики нових приладів публікуються в каталозі Carl Zeiss T.74 в серпні 1907-го року. У нових приладах значно покращуються оптичні характеристики (збільшується поле зору, діаметр об'єктивів, зменшуються оптичні аберації), а також змінюється конструкція приладів: центральний шарнір і «вушка» для нашийного ременя не кріпляться до бінокля гвинтами, а утворюють з ним одне ціле, з'являється ексцентрикова система юстування об'єктива і змінюється конструкція його оправи, кришки призм охоплюють корпус бінокля і для кращої герметичності, в місцях стиків змащуються спеціальною сумішю. Крім того, призми всередині бінокля тепер не притискаються кришками, а фіксуються спеціальними пласкими пружинами, що значно підвищує надійність приладу. Фактично, в такому вигляді біноклі дійшли і до нашого часу (див. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стор.399-414)
   Telefort - «чемпіон» серед біноклів Carl Zeiss за кількістю змін в конструкції за порівняно короткий період часу його виробництва (з 1907/1908 по 1920-й роки). Всього було 5 варіантів біноклів цієї моделі:
   1-ша версія: де нижня призмова кришка і ковпак оправи об'єктива - одна деталь (з 1907/1908 р) і з корпусом окулярів з «поперечною» накаткою https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-telefort-12x.html ;
   2-га версія: з довгими оправами об'єктива двокільцевого типу, покритого шкірою і коротким корпусом (з 1909 до початку 1911?) https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-telefort-12x-(1).html;
   3-тя версія: з короткими оправами об'єктива двокільцевого типу (1911- 1912) https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-telefort-12x-2.html ;
   4-та версія: з закругленими об'єктивними кришками (з 1912-1920?)
   5-та версія: вищий бінокль, мало схожий на попередників, з довгими оправами об'єктивів і корпусів окулярів, дуже рідкісний варіант, який випускався нетривалий час в 1914-му році.

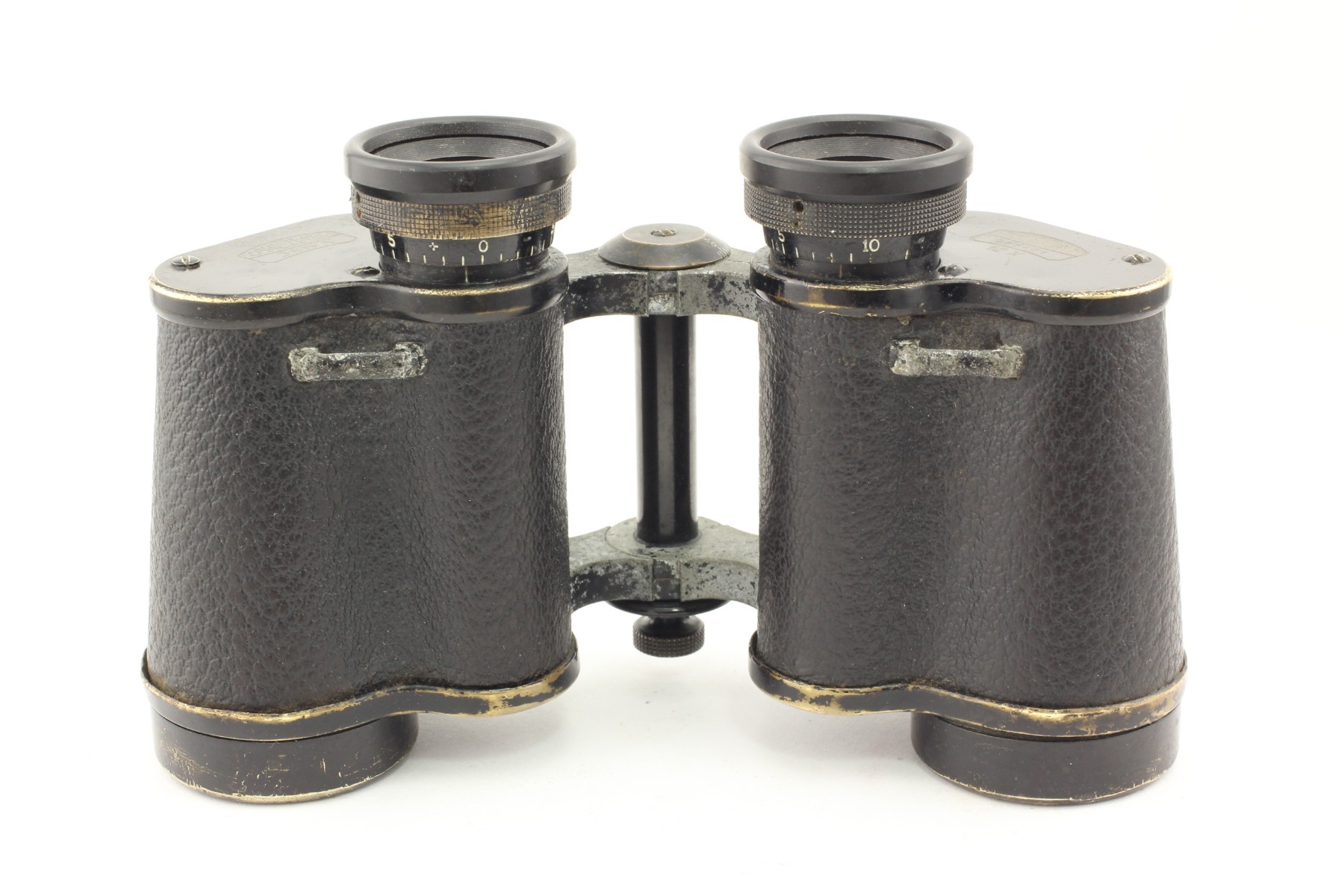

   Розглянутий нами екземпляр бінокля відноситься до 4-ї версії, з закругленими об'єктивними кришками та з канавками для мінімізації паразитних засвічень. Це «цивільна» модель, аналогічна військова версія маркується як D.F.12x. На «цивільне» застосування бінокля вказує невеликий діаметр фіксатора (затиску) центрального шарніра (див. фото), який має отвір для воротка (входив в комплект бінокля), за допомогою якого здійснювалася остаточна фіксація шарніра в залежності від міжзіничної відстані спостерігача. На верхньому диску шарніра нанесено шкалу міжзіничних відстаней.
   Бінокль має низькі окуляри, з діаметром основи 24,5 мм і шириною верхньої призмової кришки 52 мм (див.фото). Окуляри мають діоптрійну шкалу, поперечну (хрестоподібну) накатку. Висота корпуса бінокля (включаючи верхню призмову кришку) - 78 мм, висота без корпуса об'єктива - 67 мм. Діаметр передньої лінзи окулярів - 9 мм. У порівнянні з попередньою, 3-ю версією бінокля трохи змінилася форма наочників, а також значно збільшилася відстань мінімального фокусування: з 6 м до 10 м.
   Написи на лівій призмовій кришці «Carl Zeiss Jenna». На правій призмовій кришці - «Telefort 366661 12x». Напис інкрустований срібним сплавом і нанесений друкованими літерами на тлі схематичного зображення фотооб'єктива Carl Zeiss Tessar. Призмові кришки виготовлені з латуні і кріпляться до корпусу трьома гвинтами.
   Бінокль має серійний номер «366661» та був виготовлений в 1913-му році партією в 140 штук.
   Приблизно в 1914-му році вийшла модель бінокля з центральним фокусуванням Telefortem 12x.
