Збільшення: 8x
Апертура (діаметр об'єктива): 20 мм
Поле зору: 4,6 °
Видиме поле зору (окуляр): 37 °
Мінімальна дистанція фокусування: 7 м
Ширина: 14,1 см
Висота: 10,7 см
Вага: 437 г
Дата виготовлення: 1902 р.
Бінокль Carl Zeiss Jena Feldstecher Vergr.=8 (1)
Наймасовіший цивільний бінокль з «трійки» перших призмових моделей Carl Zeiss Jena 4-х, 6-х, 8-х.

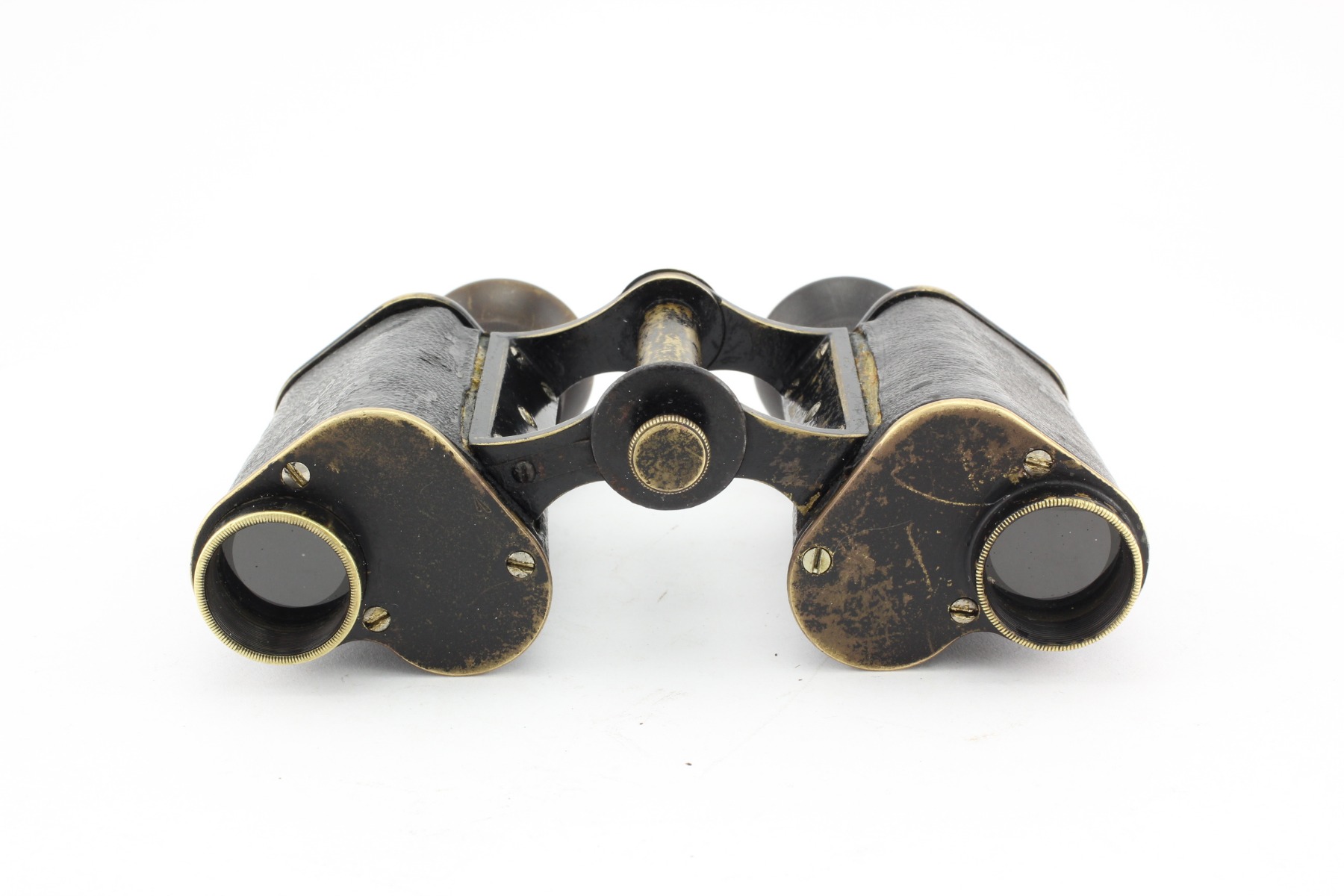

У період з 1894-го по 1908-й рік було випущено 60000 таких приладів. Відмінна особливість - пласкі призмові кришки з латуні (ранні моделі - з алюмінію) і центральним шарніром, який кріпиться до половинок бінокля гвинтами. На цивільне застосування моделі також вказує і невеликий діаметр фіксатора (затиску) центрального шарніра (див. фото), який має отвір для воротка (входив в комплект бінокля), за допомогою якого здійснювалася остаточна фіксація шарніра в залежності від міжзіничної відстані спостерігача. Таку ж конструкцію фіксатора мають і «молодші» моделі - 4-х і 6-х. На верхньому диску шарніра нанесена шкала міжзіничних відстаней (в ранній моделі шкала була відсутня і диск мав пласку форму). Дана модель має діаметр об'єктивів 20 мм (рання модель мала апертуру 18 мм) і збільшення 8х.

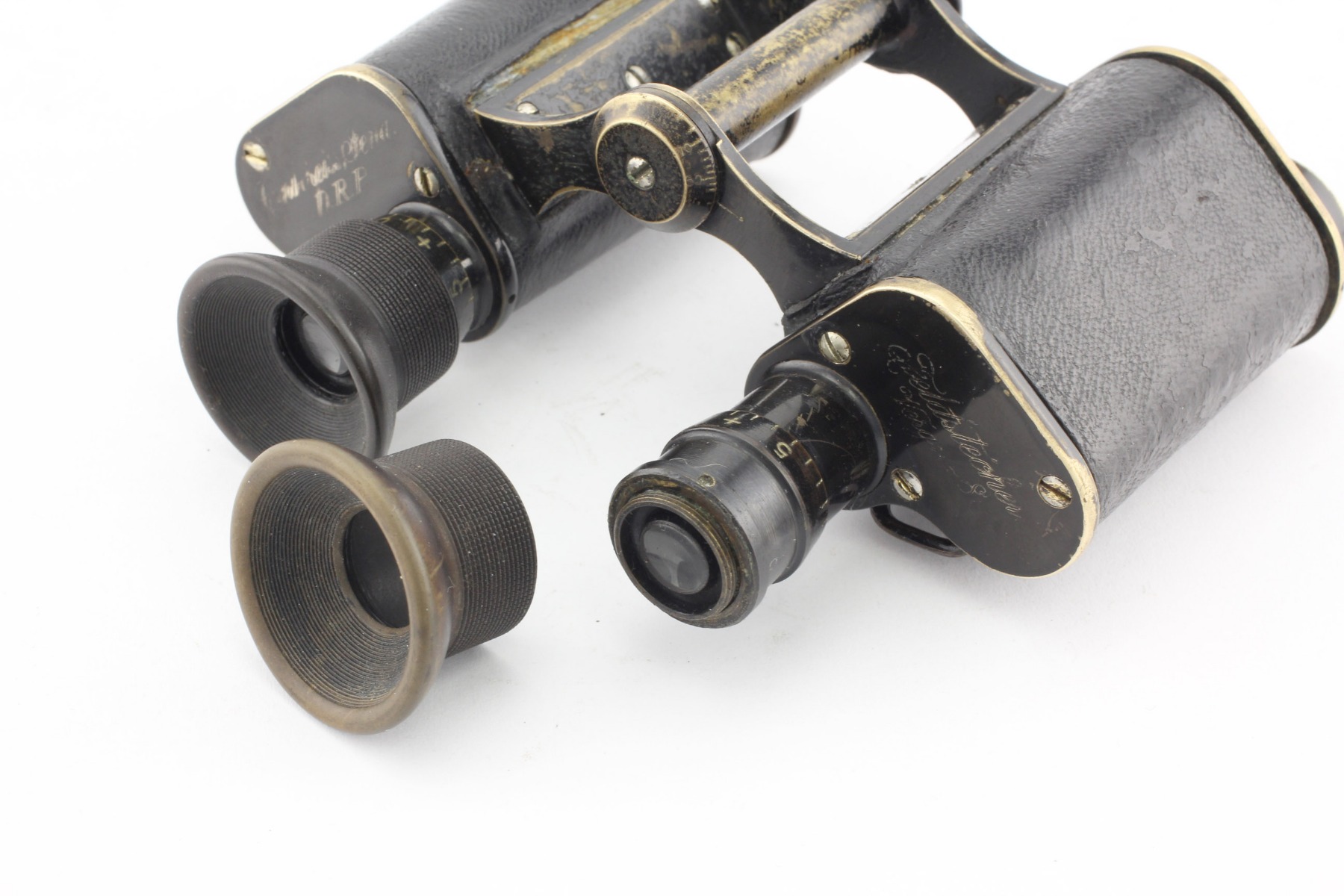

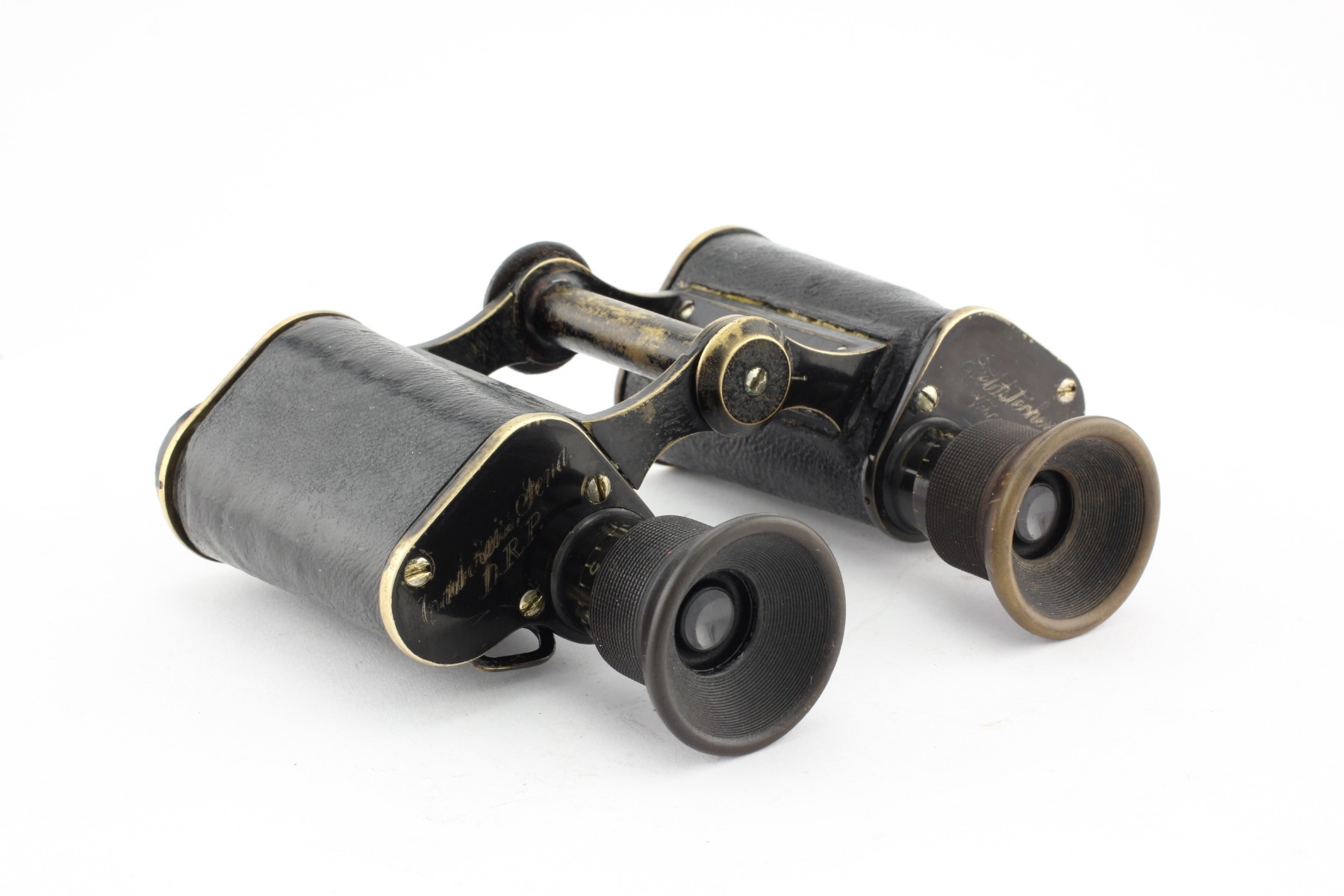

Прилад має окуляри так званої «2/3» перехідної конструкції (див. Hans T.Seeger. Zeiss-Feldstecher, Handfernglaser von 1894-1919, Modelle-Merkmale-Mythos, стр.114-115) з діаметром 17.5 мм і шириною верхньої призмової кришки 40 мм. З таким дизайном окулярів біноклі випускалися приблизно з кінця 1898 го року по 1903-й рік виключно для цивільних моделей (див.фото).

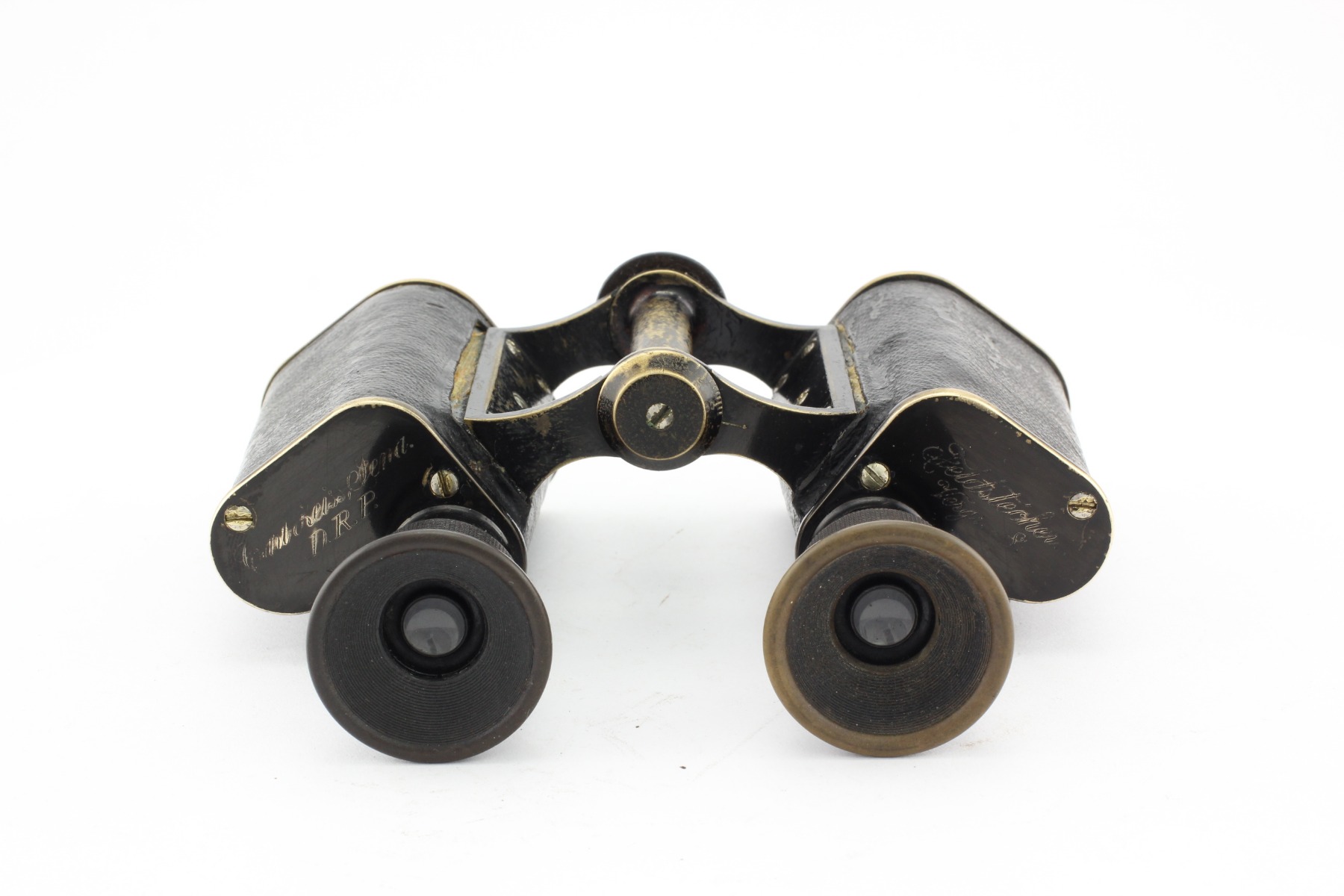

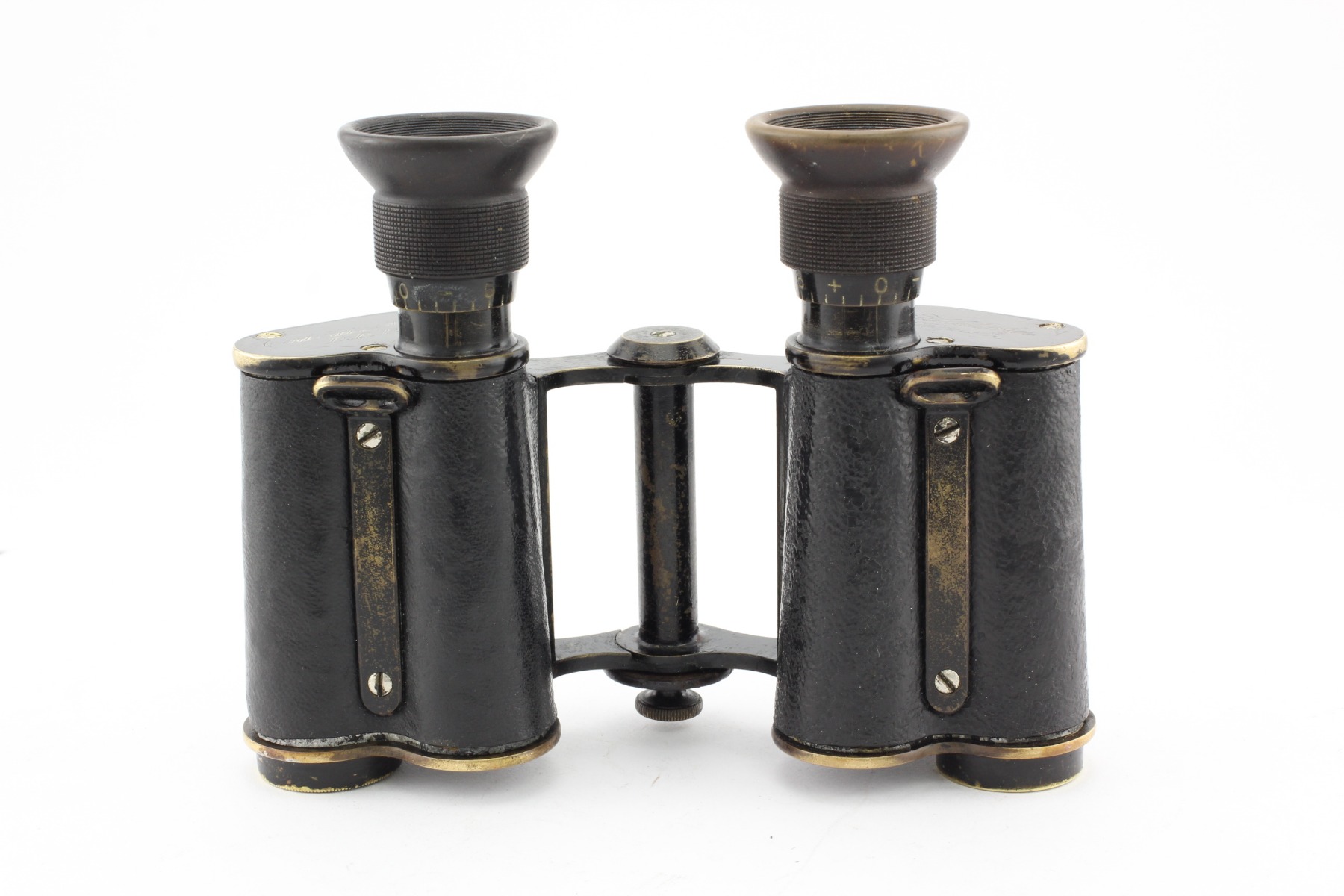

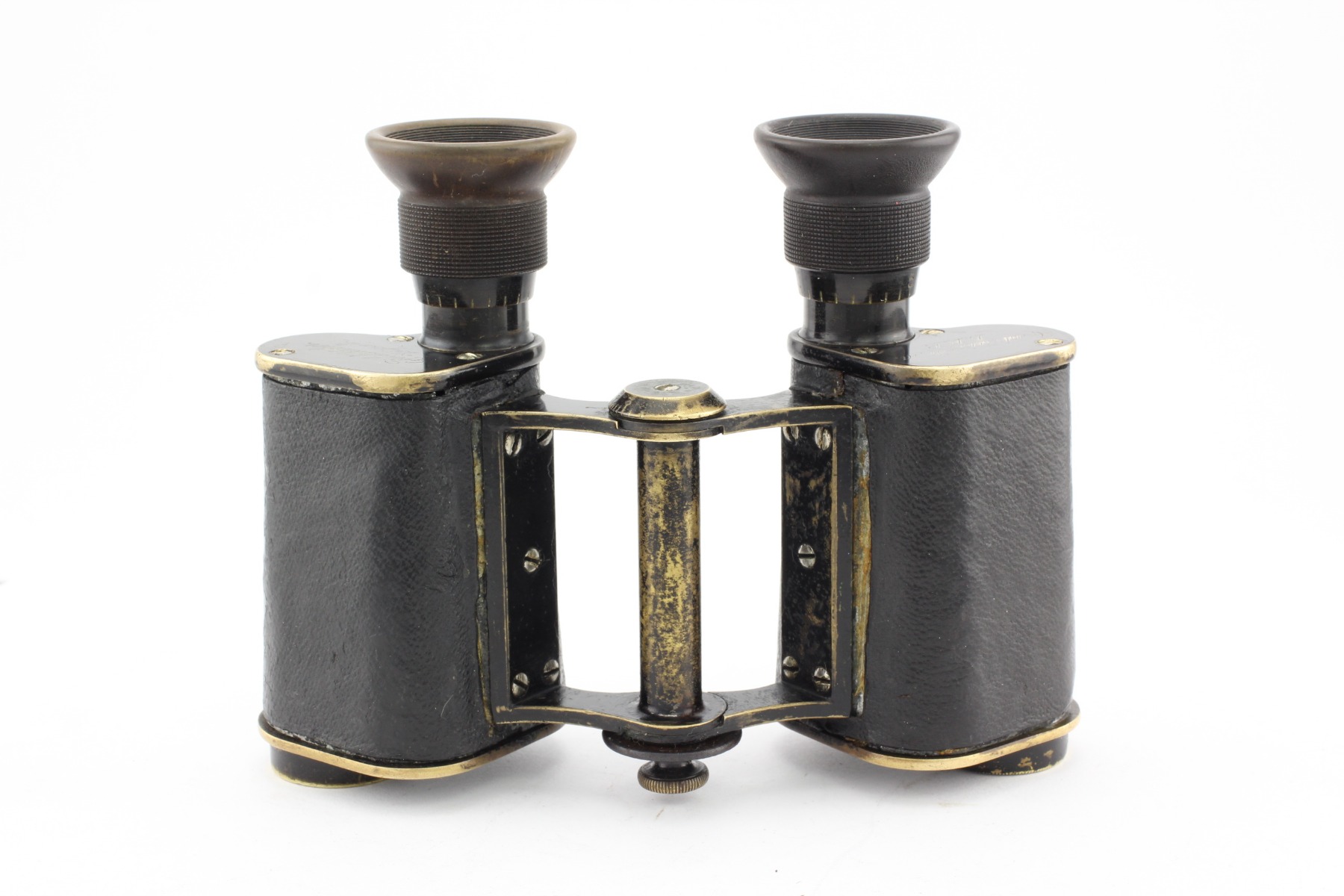

Рамний шарнір бінокля кріпиться до його половинок за допомогою 5-ти гвинтів з кожного боку. Прилад має довгі «вуха» для шийного ремінця, які кріпляться до бінокля 2-мя гвинтами (ранні і більш пізні моделі мали коротші «вуха»). Написи на лівій призмовій кришці «Carl Zeiss, Jena. D.R.P. »D.R.P. - абревіатура Deutsches Reichs Patent. На правій призмовій кришці - «Feldstecher. Vergr. = 8. »-« Бінокль. Збільшення = 8 ». Напис інкрустовано срібним сплавом.

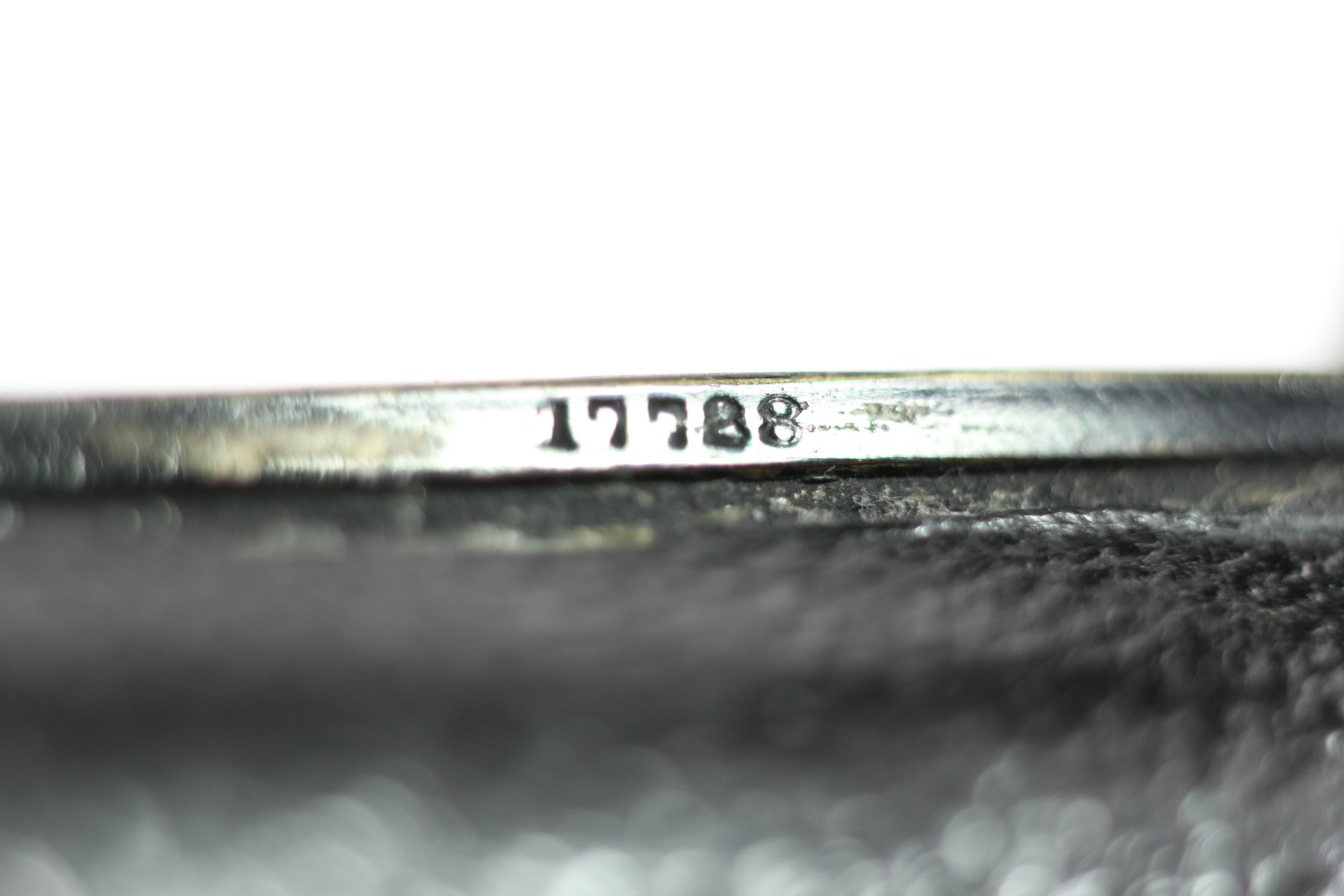

На той час наскрізна серійна нумерація у біноклів Carl Zeiss Jena була відсутня (з'явилася тільки наприкінці 1907-го року), нові серійні номери привласнювалися на підставі виходу нової моделі або внесення змін в конструкцію приладу. Тому, спираючись на серійний номер «17728» та дизайн бінокля (окулярний вузол, верхній диск шарніра і т.д.) можна припустити, що бінокль випущений приблизно в 1902-му році.

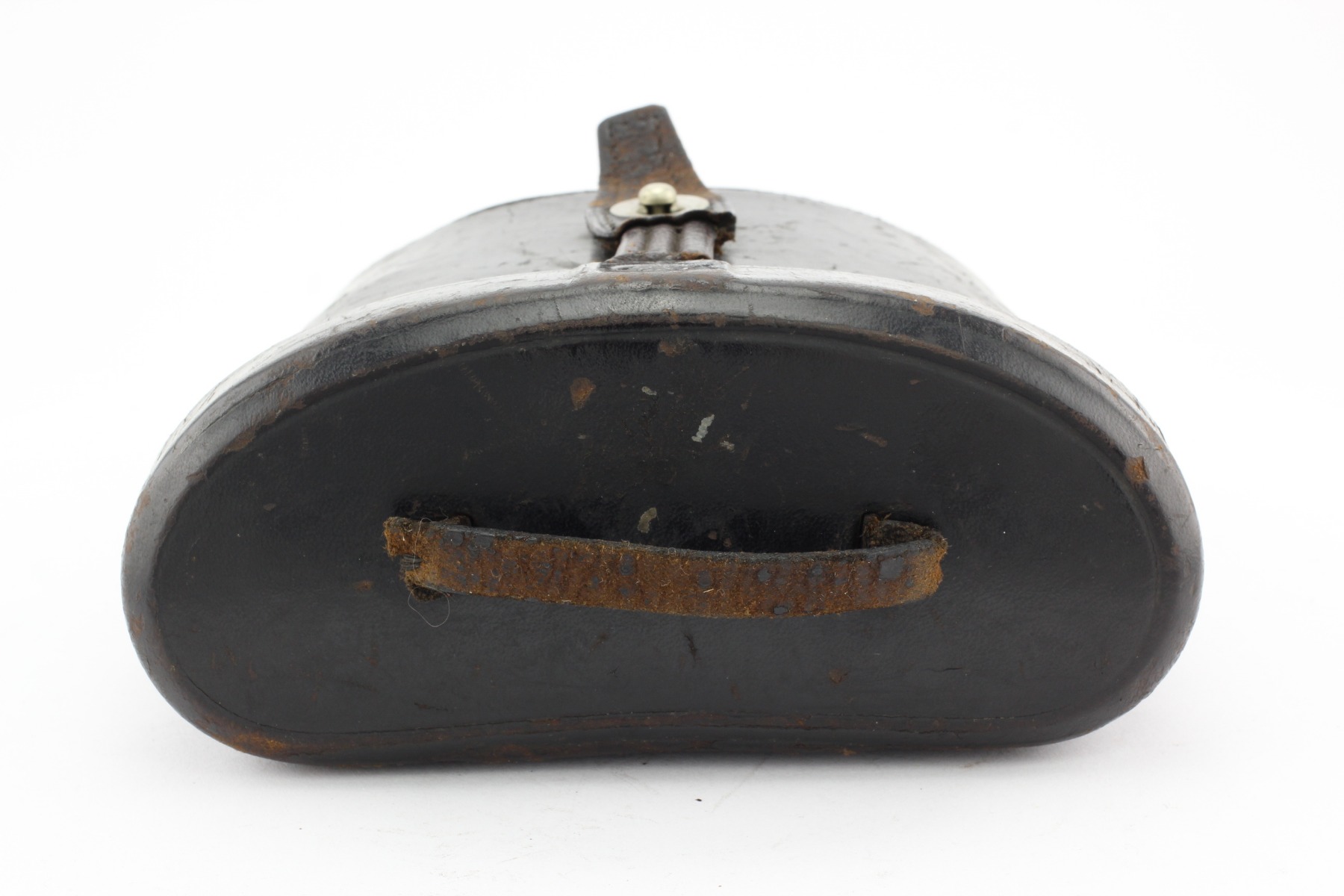

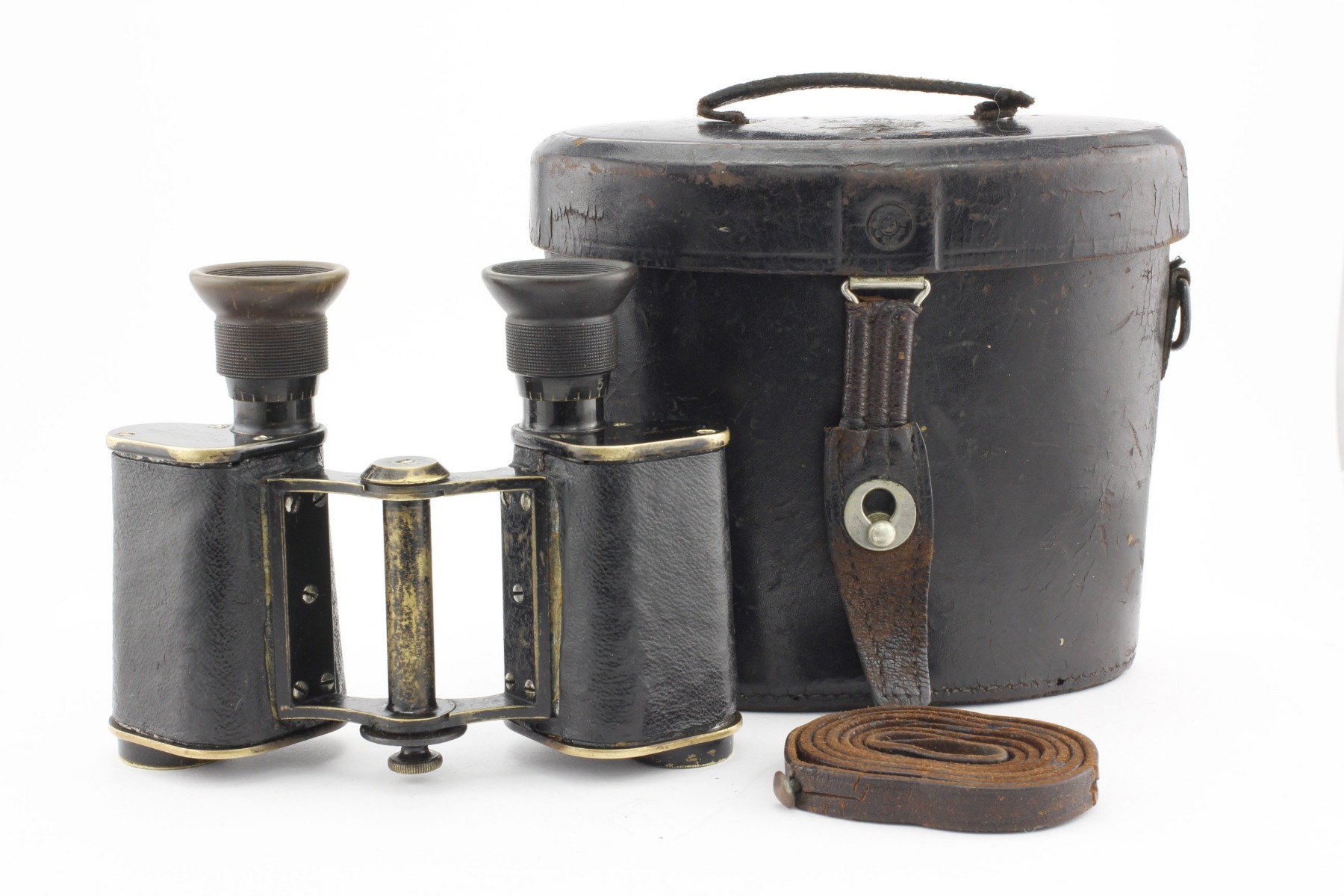

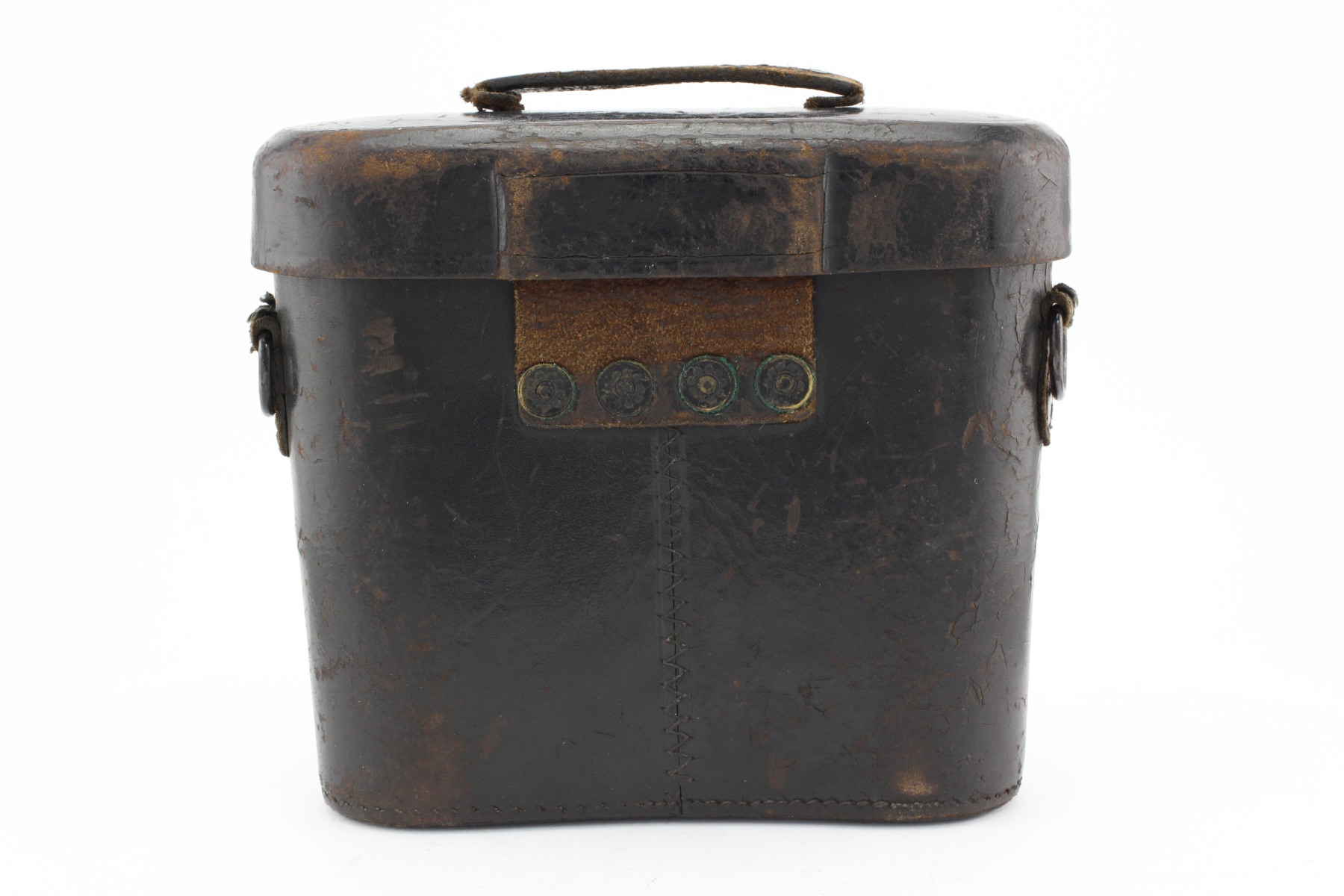

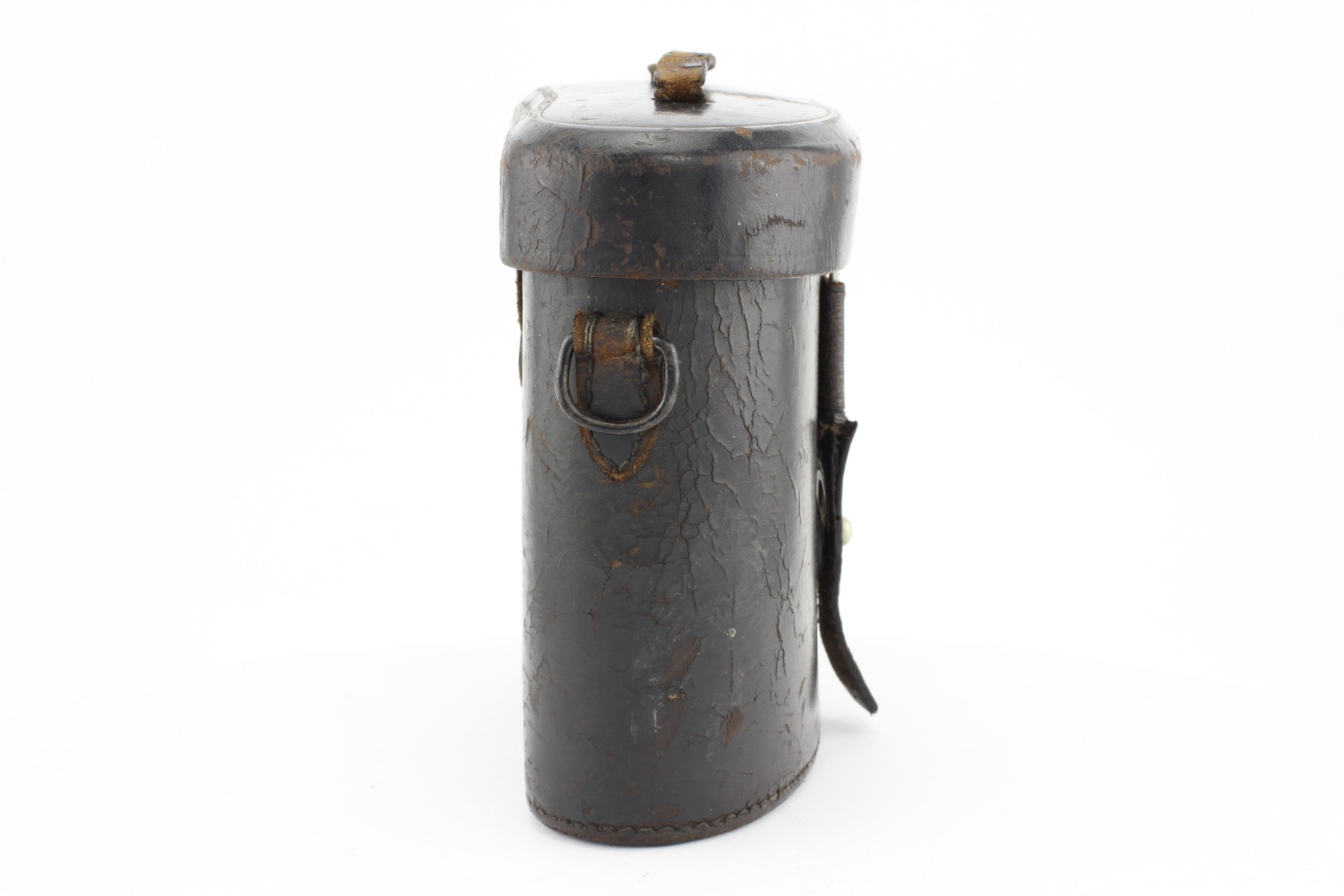

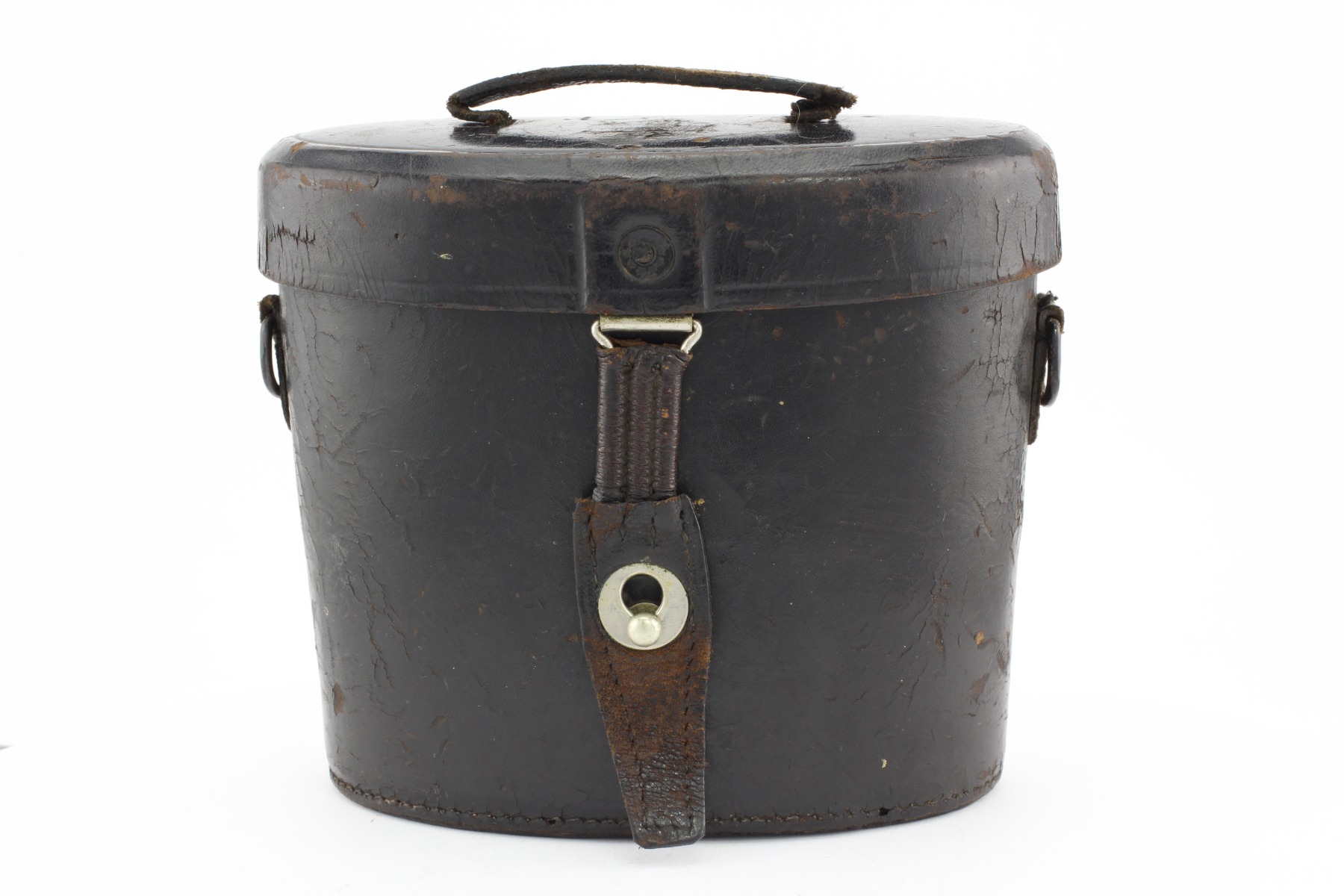

Кофр до цього бінокля має особливості, характерні для того періоду (див. Hans T.Seeger. Zeiss Handfernlaser 1919-1946, Modelle-Merkmale-Mythos, стр.607-627): конструкція бічних кріплень для ременя, ручка для перенесення на верхній кришці , кріплення верхньої кришки до корпусу кофра, характерні заклепки (див.фото).
Рання модель цього бінокля з окулярами "3/3" http://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-feldstecher-vergr8.html.
Пізніші версії цієї моделі бінокля з окулярами "1/3", короткими "вушками" для ременя, збільшеним полем зору і написами, виконаними друкованими літерами http://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-feldstecher-8-fach.html і http://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-feldstecher-8-fach-1.html.
