Збільшення: 8x
Апертура (діаметр об'єктива): 24 мм
Поле зору: 6.3 °
Діаметр вихідної зіниці: 3 мм
Видиме поле зору (окуляр): 50 °
Мінімальна дистанція фокусування: 2.5 м
Ширина: 15.4 см
Висота: 10.9 см
Вага: 470 г
Дата виготовлення: 1932 р.
Бінокль Carl Zeiss Jena Turactem 8x24 (1)
У 1914 році в цейсівському каталозі Т180 з'явилася модель бінокля з центральним фокусуванням - Turactem 8x. Прилад змінив дуже вдалу модель - Telactem 8x: Zeiss вирішив зробити дешевший бінокль, тому спростив конструкцію Turactem-a. Новий прилад вийшов набагато меншим і легшим, відповідно, зручнішим у використанні, але у нього поменшало поле зору (з 6.6 ° до 6.3 °) і зросли аберації.
Turactem випускався з 1914-го приблизно до 1932-го року. Однак, в 1912-му році вийшла дуже рідкісна і маловідома модель Turactem-а 8x, яка не потрапила в жоден каталог: прилад мав не центральне, а бічне фокусування https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-turactem-8x.html
Усі наступні варіанти цієї моделі бінокля мають механізм центрального фокусування, закруглені об'єктивні кришки і відрізняються лише невеликими конструктивними змінами.

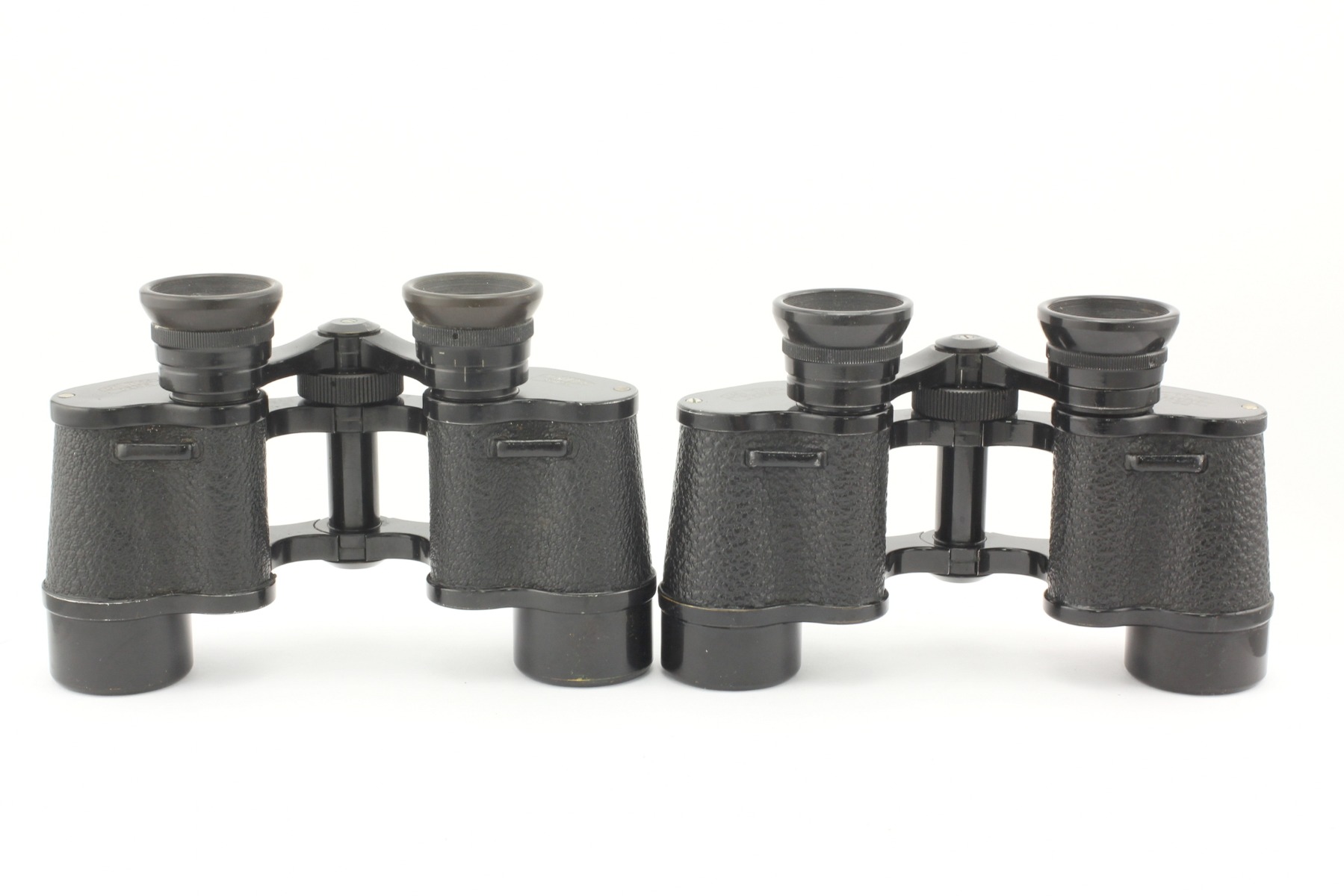

Розглянутий нами бінокль - це найпізніший варіант. Цілком можливо, що прилад відноситься до останньої партії в 400 штук, випущеної в 1932-му році (Hans T.Seeger. Zeiss Handfernlaser 1919-1946, Modelle-Merkmale-Mythos, стор. 865). Від попереднього варіанту Turactem-а https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-turactem-8x24.html він відрізняється збільшеною висотою об'єктивних кришок (з 16 до 19 мм - див.фото).

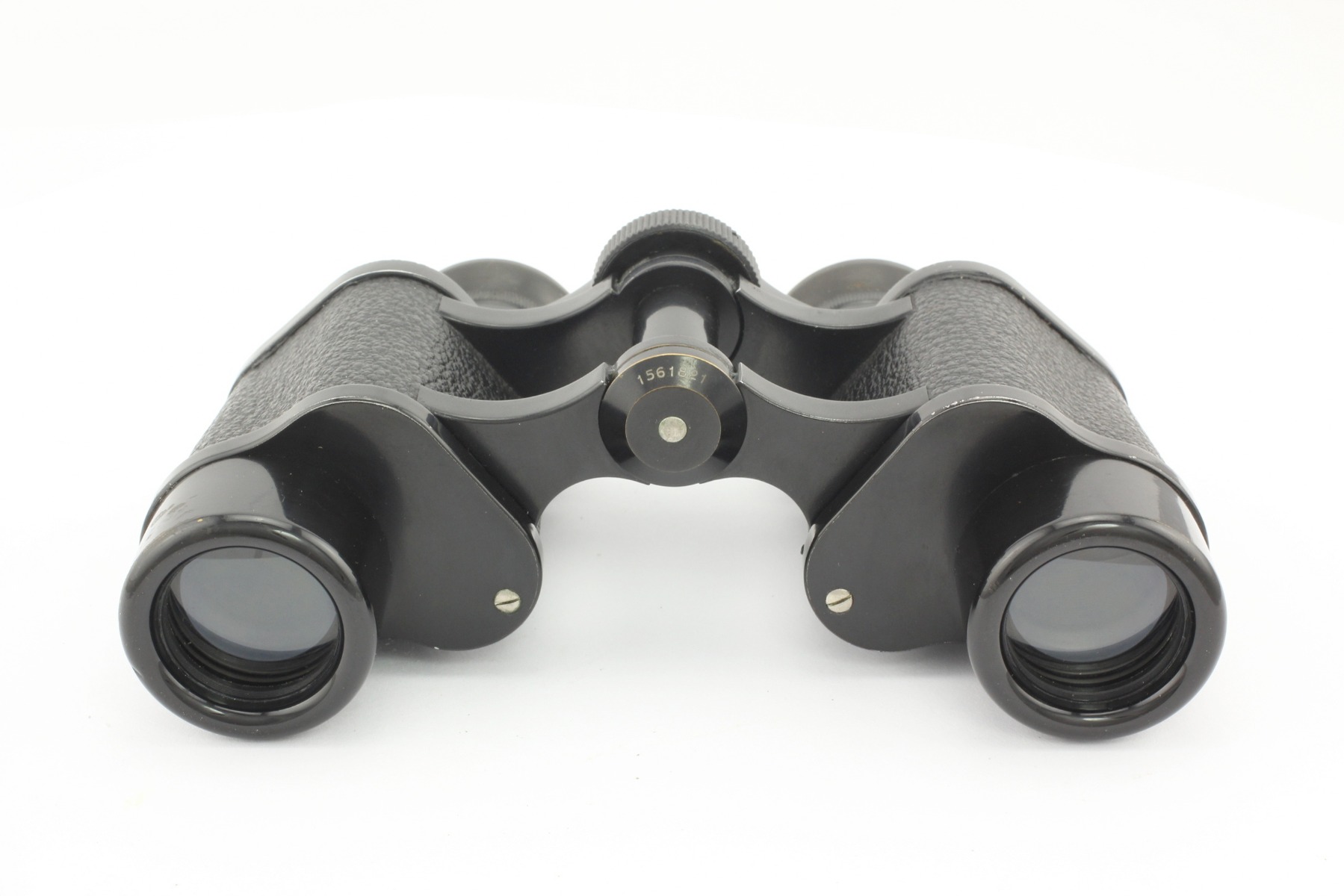

Також трохи збільшилася вага (з 455 г до 470 г). Крім того, серійний номер перемістився з правої передньої призмової кришки на нижній диск шарніра.
Turactem - «цивільна» модель, на це вказує механізм центрального фокусування, на якому нанесена діоптрійна шкала. На верхньому диску шарніра є шкала міжзіничних відстаней.

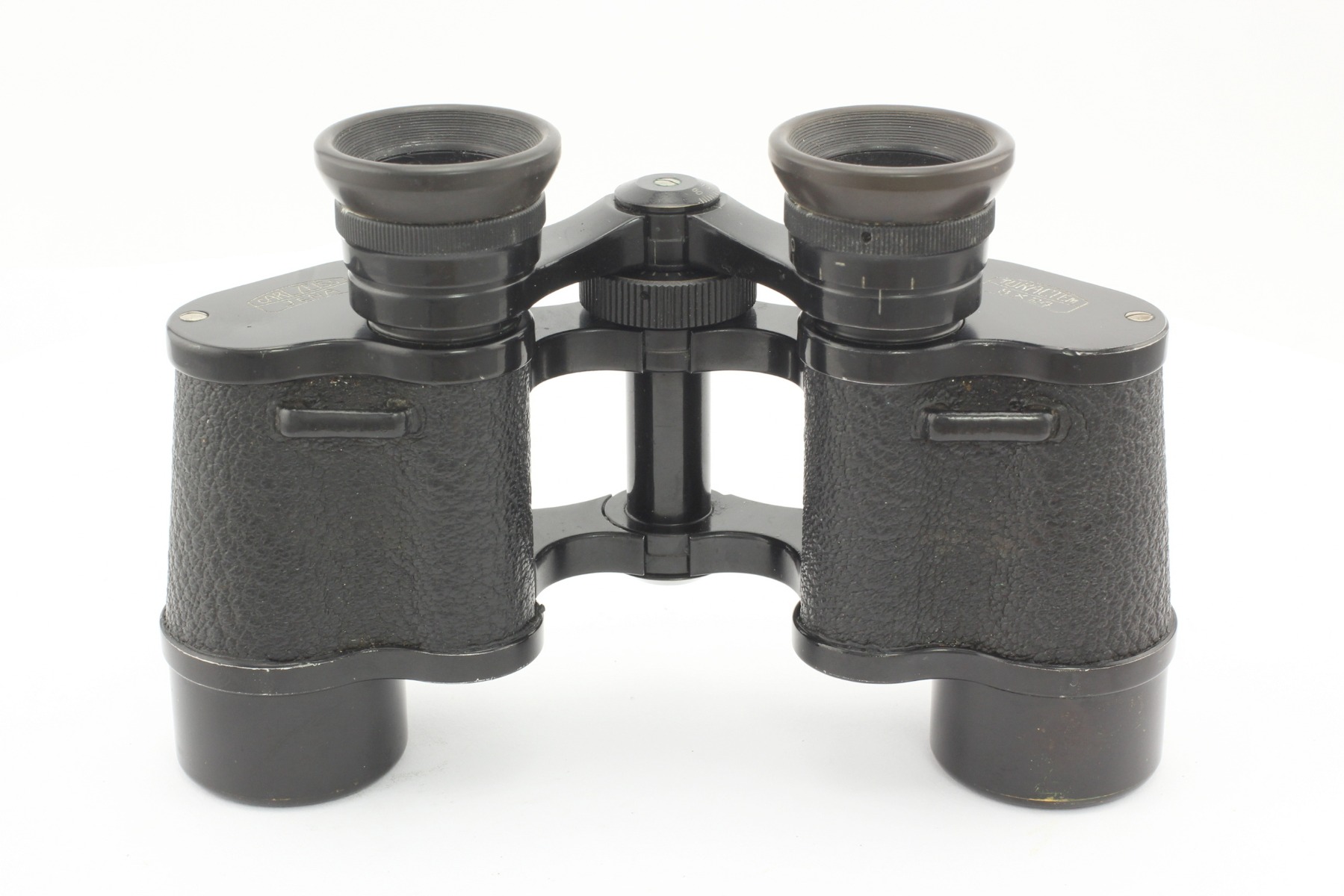

Розглянутий прилад має окуляри з діаметром основи 20,5 мм і шириною верхньої призмової кришки 46 мм (див. фото). Діаметр передньої лінзи окулярів - 10.5 мм. Правий окуляр має діоптрійну шкалу, обидва - подовжню накатку. Висота корпуса бінокля (включаючи верхню призмову кришку) - 71 мм, без корпуса об'єктива - 52 мм. Призмові кришки кріпляться до корпуса бінокля одним гвинтом.

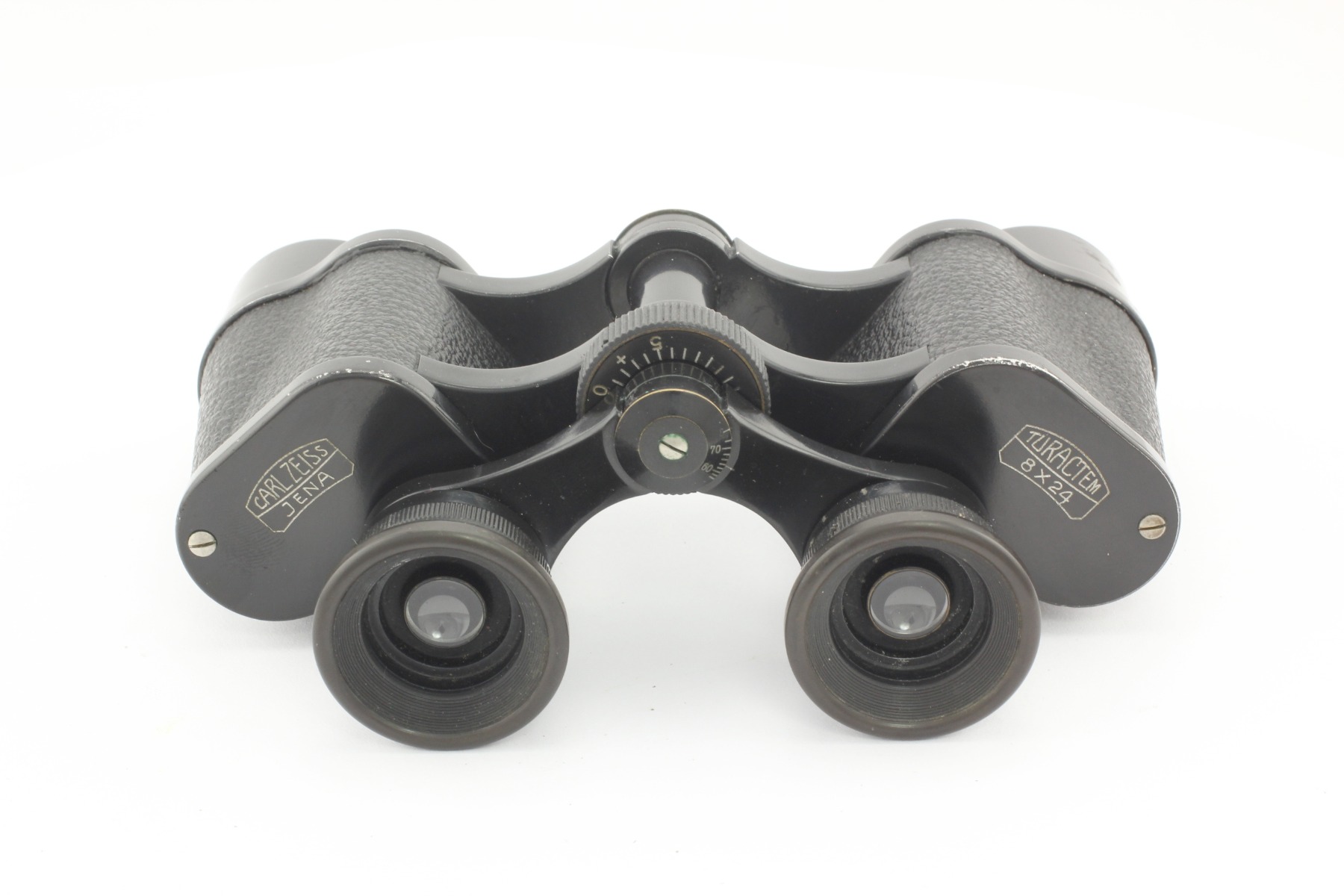

Написи на лівій призмовій кришці «Carl Zeiss Jena». На правій призмовій кришці - «Turactem 1561821 8x24». Напис нанесено друкованими літерами на тлі схематичного зображення фотооб'єктива Carl Zeiss Tessar.
Бінокль має серійний номер «1561821» і був виготовлений в 1932-му році партією в 400 штук.
Перший варіант Turactem-a з центральним фокусуванням - модель Turactem 8x https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-turactem-8x-1.html
Модель Turact 8x з роздільним фокусуванням https://binocollection.com/uk/catalog/binokl-carl-zeiss-jena-turact-8x.html
